Штифтові з`єднання
Штифтові з'єднання з обтискним кільцем Lockbolt
Технологія з'єднання матеріалів з використанням штифтових з'єднань підвищеної міцності використовується для скріплення матеріалів, що піддаються великим навантаженням на зрив і на розріз. Установка даного кріплення вимагає двостороннього доступу до скріплюваного матеріалу. Найзначніші переваги даного з'єднання: простий монтаж, висока міцність, герметичність з'єднання, мінімальні вимоги до робочого простору. Даний з'єднувальний елемент знаходить найбільше застосування в автомобільній промисловості і при виробництві контейнерів.

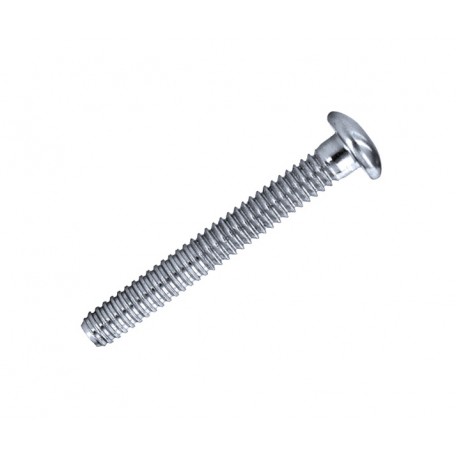

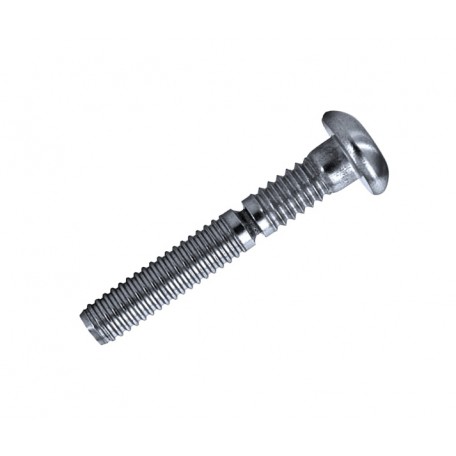

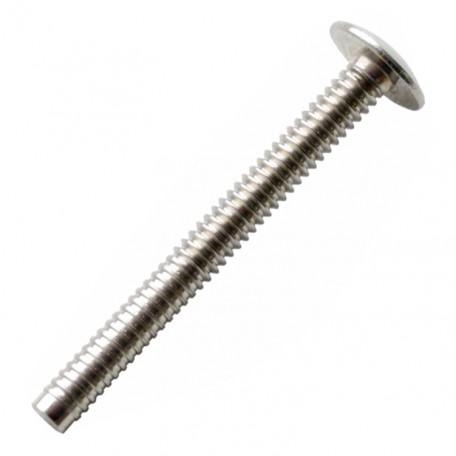

Дана система кріплення являє собою штифт з поперечним розташуванням насічок та обтискне кільце. За допомогою спеціального інструменту (пневмогідравлічного або гідравлічного залежно від моделі і діаметра штифта) кільце обтискається на штифті і створюється високоміцне з'єднання, здатне витримувати високі навантаження. Так в разі використання сталевого штифта діаметром 9,6 / 10,0 мм міцність з'єднання на зріз становить 30359 Н, а на розрив 28913 Н. В процесі установки утворюється надійне, міцне герметичне безпечне з'єднання, здатне витримувати колосальні навантаження.
Установка штифтових з'єднань з обтискним кільцем Lockbolt здійснюється спеціальним монтажним інструментом, заклепувальником. Якість створюваного з'єднання залежить не тільки від якості використовуваного кріплення, але і від застосовуваного інструмента, його правильного налаштування і підключення.
