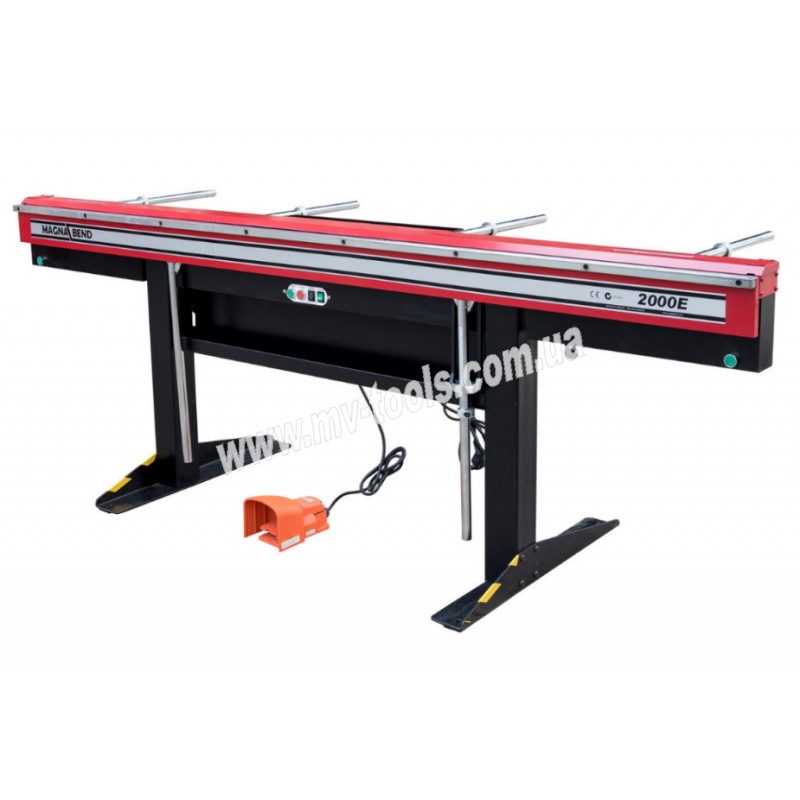

Электромагнитный листогиб Magnabend 2000 E

  • 216150.00 грн.
  • 182820.00 грн.


Доступные варианты

Модель

Мощность

(длина*толщина)

Мощность прижимаЭлектропотребление

Расстояние между

подъемными цилиндрами

Габариты: Д х Ш х В
Масса
2000 E2000 х 1,6 мм
9 т1 ~, 220/240 В, 12 А
2028 мм2090 х 920 х 900 мм
270 кг



Модель Magnabend 2000 E - имеет длину загибающей балки 2000 мм и мощность прижима 9,0 тонн.

    Благодаря своей конструкции, электромагнитный листогибочный станок фирмы Magnabend делает невероятные заготовки: производит изделия самой необычной и сложной конфигурации. Основу этого листогиба составляет электромагнит продольной формы с планкой зажима, изготовленной из стали и размещенной повыше. Заготовка, в процессе работы фиксируется за счет мощного электромагнита между двумя планками. Нужный изгиб формируется с помощью поворота загибающей рейки (она расположена впереди станка и крепится на необычных шарнирах) .

    При работе заготовка фиксируется на листогиб электромагнитным прессом с усилием 9,0 тонн / метр. Гибка с помощью листогиба Magnabend осуществляется путем поворота балки, закрепленной на специальных двухосных петлях. Сила прилагается лишь в месте ее создания; ее не надо по цепочке передавать дальше – элементам опоры, которые находятся позади станка. Поэтому-то зажимному механизму не нужна массивность конструкций, отсюда техника приобретает аккуратный малогабаритный вид и изготавливает сложную по технологии продукцию. Способность зажимной планки пропускать нужный объем магнитного потока диктует параметры ее толщины. Заготовки профиля получаются качественно ровными за счет одинакового усилия на фиксацию. Листогибочный станок очень износостойкий (ресурс не менее 10 лет), потому что совсем не задействовано трение деталей.

Устройство станка Magnabend


    Так как станочная конструкция состоит из необычных шарнирных петель в форме сферы, расположенных по всей длине загибающей рейки, листогибочной машине Magnabend больше не нужна массивная гибочная траверса для создания жесткости всего механизма. А значит, малогабаритность станка сохраняется и растет его производительность.

Шарнирные петли Малые габариты

    На этом листогибе нет ограничений по листовой подаче – т.н. полнопроходной станок. Четкое и правильное местоположение детали на рабочем столе осуществляется благодаря кронштейнам с ограничителями листовой подачи.

Кронштейны с ограничителями Кронштейн


    Наличие угломера помогает определить гибочный угол в изготовляемом изделии. За счет комфортного углового ограничителя поворота гибочной траверсы, задается нужный гибочный угол и осуществляется то число повторов сгибания, которое необходимо.

Угломер


    Панель управления (расположена по обе стороны от машины) и педальное выносное управление способствует увеличению производительности, ведь руки работника теперь свободны, и он может быстро разметить заготовку в рабочей зоне.

Панель управления Педаль управления

    За счет комфортных регуляторов, что находятся и с той, и с другой стороны зажимного стержня, можно задать нужный гибочный радиус для заготовок разной толщины.

Регулятор радиуса Регулируемая толщина

    Станок позволяет создавать изделия непростой конфигурации, благодаря открытой торцевой конструкции. Если выставить листогибы по прямой линии, то можно произвести операцию с длинным гибом.

Заготовка Заготовка

    Поддон для инструментария и частей разрезной траверсы расположен рядом с рабочим столом.

Поддон для инструментов: закрытый Поддон для инструментов: открытый

    Гибочный станок Magnabend снабжен двухрежимным электромагнитом. Фиксирующий режим тратит 30 процентов от рабочей мощности, он запускается после расположения детали в рабочей зоне. Режим работы идет в ход, когда начинает перемещаться гибочная траверса. Когда завершается сгибание и гибочная траверса уходит в начальное положение, заготовка автоматически освобождается. Эта схема действий – залог роста производительности и экономии сил работника. Листогибочному станку не дает перегрузиться встроенная защита. При завышении предельно возможной мощности оборудования зажимные планки без труда ослабляются. В результате возможные станочные поломки практически невозможны.

Виды профилей:

Виды изделий

Производитель: Австралия
