Апарат контактного зварювання PEI-POINT серії PF

Доступні опції

Ціну уточнюйте

Будь ласка, заповніть поля :
Технічні дані
Од. виміру
PF 136PF 151PF 161PF 181
Номінальна потужність 50% робочий циклkVA 35506080
Макс. струм короткого замиканняkA
192222,724
Макс. зварювальний струм
kA
15,217,618,419,2
Сила стиснення електродів при тиску 6 bardaN
180300300525
Вторинна сила постійного струмуkA
4,866,88,7
Вторинна напругаV
5,36,26,46,8
Напруга живлення (*)V
400400400400
Частота
Hz
50/6050/60
50/60
50/60
Запобіжник
A
6390110140
Витрати повітря
mc/1000punti
4,05,9
5,9
10
Витрати води
l/min
4444
Тиск повітряbar
66
6
6
Зазор між електродамиmm
140-350
140-350
80-290
80-290
Довжина плечей (*)mm
430
430
430
430
Діаметр плечей
mm
50
60
-
-
Діаметр електродотримачів
mm
25
25
25
25
Діаметр електродів
mm
18
18
18
18
Хід електродівmm
60
60
60
60
ВагаKg
285
290
295
325
Габаритні розміри (ДхШхВ)mm
1060х300х1430
1060х300х1430
1060х300х1430
1060х300х1430
* інші значення вказаних характеристик доступні на замовлення

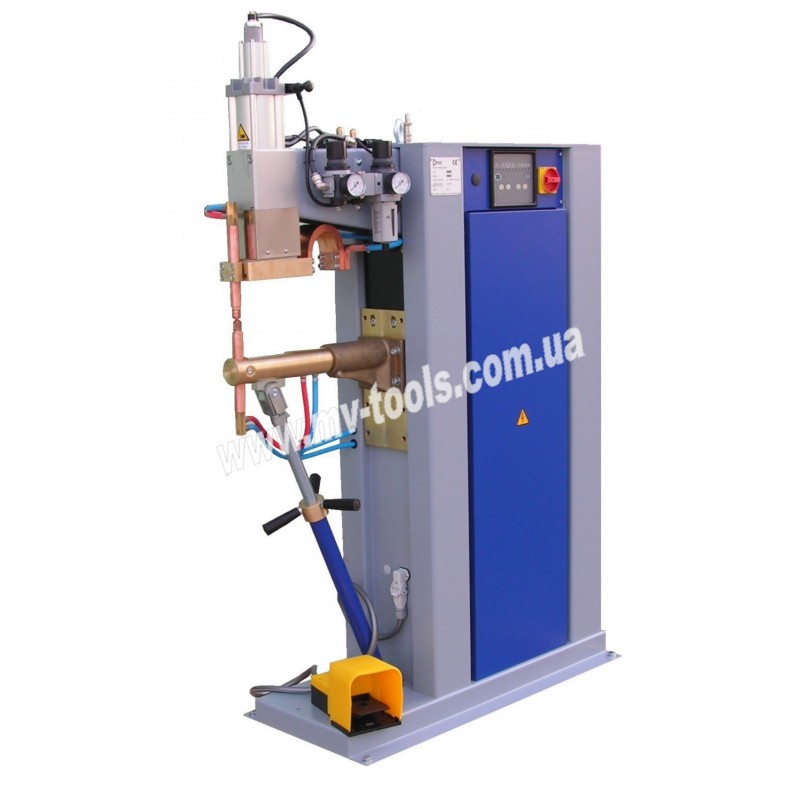

Апарат контактного зварювання із лінійним ходом електродів PEI-POINT серії PF

Дані стаціонарні машини вертикального типу характеризуються тим, що в них використовується прямолінійний хід електрода, здійснюваний за допомогою пневмоприводу. Ці потужні сучасні зварювальні апарати відрізняються своїми підвищеними характеристиками, такими як зварювальний струм або сила стиснення електродів (в порівнянні з машинами радіального типу).

Пневмоциліндр розташований безпосередньо над тримачем електрода, таким чином вдається усунути прослизання електрода. Довжина вильоту вертикальної контактної машини фіксована. Однак, якщо потрібен більший зазор між електродами, можливо додавання опції зворотного або регульованого ходу циліндра.

Існує кілька модифікацій в серії PF: 136, 151, 161, 181.

Особливості:
- всі машини серії PF мають міцну механічну конструкцію, відрізняються високою якістю збірки і надійністю в експлуатації;
- водяне охолодження трансформатора, плечей по всій довжині і електродів збільшує допустимий час безперервної роботи апарату і дозволяє працювати з листами металу більшої товщини;
- довговічні електроди з мідно-хромового сплаву, розраховані на тривалі високі навантаження при роботі у важких режимах;
- вбудовані термостати безпеки, які відстежують температуру контактних поверхонь;

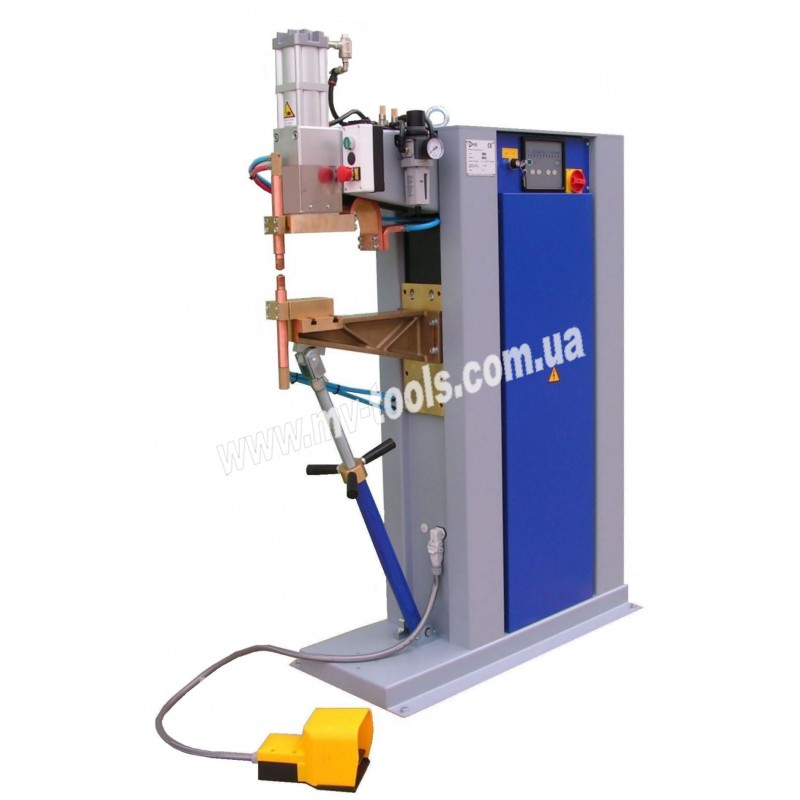

- конструкція нижнього плеча може бути додатково посилена і обладнана майданчиком для проекційного зварювання (в моделях PF-161 і PF-181);
- передбачена установка для безпечного запуску зварювального процесу двома руками (в моделях PF-161 і PF-181);
- цифровий зварювальний контролер PX1700 з широким функціоналом, що забезпечує контроль над процесом зварювання. Має вбудовану пам'ять, підтримує запис до 10 (опціонально до 100) різних зварювальних програм. Дозволяє налаштувати час зварювання, час наростання струму, кількість та частоту зварювальних імпульсів, час утримання електродів після зварювання, автоматичне повторення зварювального циклу та ін.;

Цифровий зварювальний контролер PX1700

Всі доступні комплектую для зварювального обладнання ви зможете знайти ТУТ

___________________

Плечі і електроди:
Машини серії PF здатні працювати з плечима фіксованою довжиною 430 мм (інша довжина плеча доступна під замовлення) з різними типами електродів, призначеними для тих чи інших специфічних умов і завдань - центральні, пласкі, контурні, зміщені, на шарнірі, і т.д.

Нижче представлені деякі варіанти електродів:
Електрод E-73
Електрод E-74
Електрод E-75
Електрод E-59/16
Електрод E-73 (центральний)
Електрод E-74 (зміщений)
Електрод E-75 (спеціальний, контурний)
Електрод E-59/16 (плаский)
Електрод E-78
Адаптер для електроду E-100
Електрод E-100
Електрод E-78 (плаский на шарнірі)
Адаптер для електроду E-100
Електрод E-100 (кований)

ЦІНА ВКАЗАНА БЕЗ ПЛЕЧЕЙ!

Виробник: Італія
PEI-POINT
