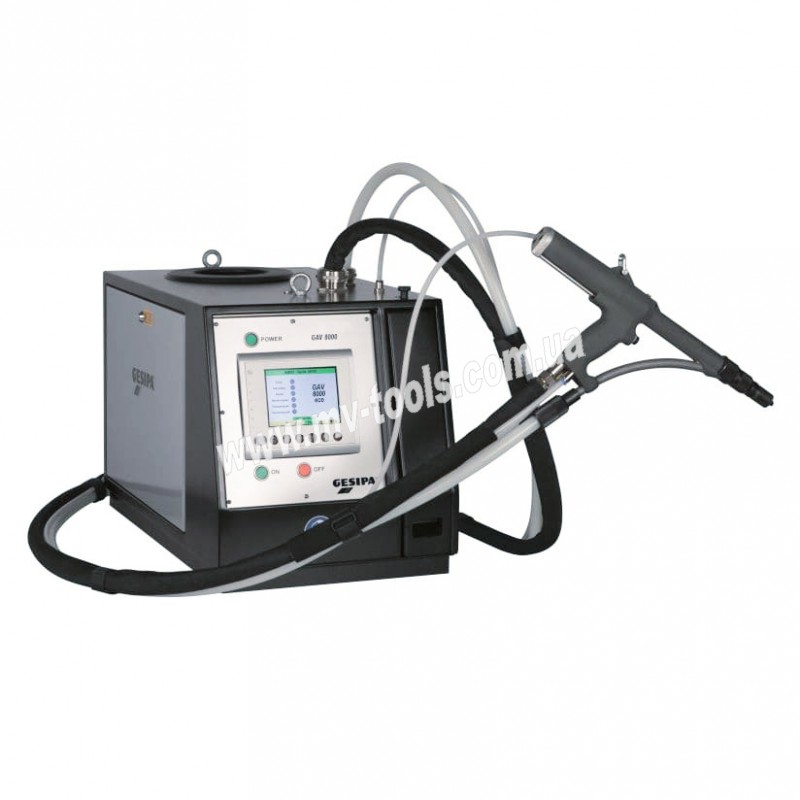

Автоматична заклепувальна станція Gesipa GAV 8000 eco

Автоматична заклепувальна станція Gesipa GAV 8000 eco

Ціну уточнюйте

Будь ласка, заповніть поля :
Маса робочої консолі
100 кг
Об'єм збірного контейнера для зірваних стрижнівв залежності від розміру: 1800 - 5500 шт. (3,5 л)
Номінальна напруга
230 вольт ~ 50 Гц
Номінальний струм
< 2,5 А
Клас захисту
IP 54
Тиск в мережі
< 10 бар
Робочий тиск
6 - 7 бар
Витрата повітря на установку однієї заклепки15 н.л.
Витрата повітря на відсос одного стрижня340 н.л./хв.
Сполучна магістраль
½" (12,5 мм), макс. довжина 5 м
Шланг для відводу зірваних стрижнівЗовнішній Ø 8 мм / внутрішній Ø 5 мм
Редуктор тиску
пневмо-гідравлічний
Маса пістолету
2,5 кг
Робочий хід
16 - 20 мм
Сила витягування
12000 Н
Стандартна довжина шланга в зборі
3,75 м (макс. 5,0 м)
Робочий цикл (теоретичний)
1,25 сек



Автоматична станція для встановлення витяжних заклепок Gesipa GAV 8000 eco (без контролю за процесом встановлення);

Автоматичні заклепувальні станції компанії GESIPA - це ідеальний вибір для великосерійного промислового виробництва. Станції серії GAV можуть працювати в режимі управління як оператором, так і роботом, та можуть бути вбудовані у виробничу лінію. Завдяки різним варіантам виконання під індивідуальні потреби замовника автоматичні заклепувальні станції пропонують широкий спектр допустимих діаметрів витяжних заклепок в інтервалі від 2,4 до 8 мм, а швидкість клепки може досягати 40 операцій на хвилину.


Робочий діапазон:
• Ø від 2,4 мм до 6,4 мм - алюміній та мідь;
• Ø до 6 мм - сталь;
• Ø до 5 мм - нерж. сталь;
• діаметр буртика - до 11,4 мм;
• довжина тіла заклепки - понад 30 мм;
• Сила витягування - до 12 000 Н при тиску повітря 6 бар;


Опис переваг лінії GAV 8000 eco:
• Зручне управління з екрану;
• Інтуїтивно-зрозуміле управління за допомогою меню і навігаційних і функціональних кнопок;
• Виведення всіх функцій на дисплей;
• Індикація технічного обслуговування і проста діагностика помилок і неполадок;
• Можливість адаптації програмного забезпечення на замовлення;
• Ідеальне рішення для ситуацій, які потребують контролю за технологічним процесом;
• Видалення зірваних стрижнів за допомогою вакуумної системи;
• Контроль притиску на замовлення;
• Можливість автономної роботи або інтеграції в виробничу лінію;
• Інтерфейс для зовнішнього управління за допомогою програмованого логічного контролера (ПЛК), який реалізується за допомогою інтерфейсу GESIPA.


Продуктивність і потенціал економії:
• За одну хвилину може бути встановлено до 40 витяжних заклепок;
• Операторів для управління станцією не потрібно;
• Можлива безпроблемна інтеграція в повністю автоматизовані виробничі лінії.


Варіанти пістолету для GAV 8000 eco:

Для всіх версій GAV передбачені три різні варіанти пістолетів для ідеальної організації робочого місця. Для робочого місця із застосуванням ручної праці поставляються вертикальні пістолети з підведенням шланга в зборі зверху або стандартні горизонтальні пістолети з підведенням шланга в зборі знизу. Обидва варіанти можуть бути забезпечені балансувальним пристроєм, щоб робота не викликала втоми.

Роботизований пістолет Robotic розроблений спеціально для застосування в автоматизованих або роботизованих виробничих лініях. На заводі-виробнику пістолет вже забезпечений відповідними приєднувальними отворами для монтажу.

В будь-якій комплектації пістолет для установки заклепок входить в обсяг поставки. Він може бути виготовлений спеціально відповідно до конкретних умов застосування.

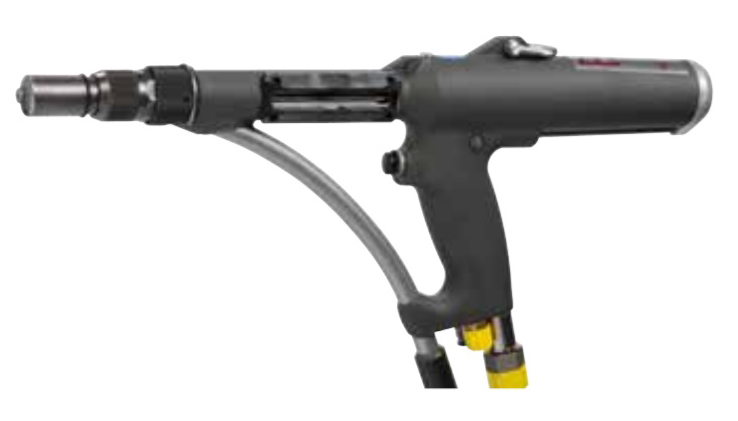

Стандартний пістолет

Застосовується, головним чином, для управління вручну або оператором.

Переваги:
• Однаковою мірою придатний для установки заклепок у вертикальному і в горизонтальному положенні
• Найбільш бюджетний варіант
• Для поліпшення ергономіки, особливо у випадку встановлення заклепок у вертикальному положенні, за бажанням може бути забезпечений додатковою ручкою.

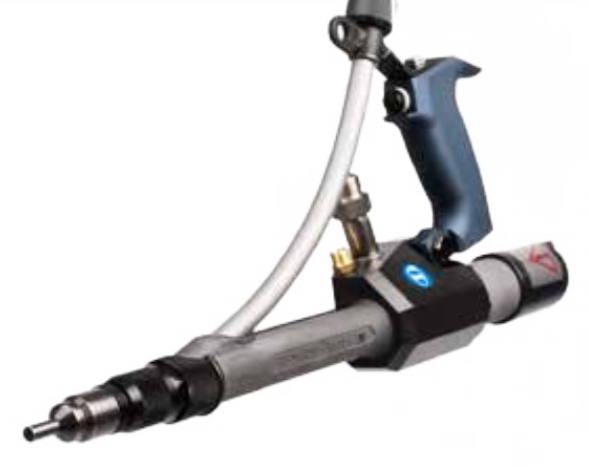

Вертикальний пістолет

Знаходить застосування всюди, де шланг може заважати оператору або де він може торкатись небезпечних / чутливих поверхонь.

Перевага:
• Поставляється з пристроєм контролю притиску.

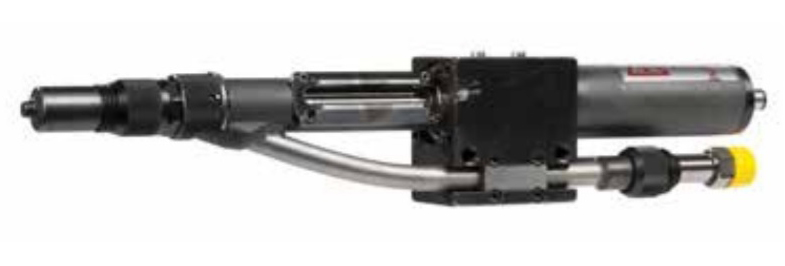

Роботизований пістолет Robotic

Призначений для використання, головним чином, в автоматизованих системах / лініях (лінійних агрегатах / роботах).

Переваги:
• Ідеальний для інтеграції у виробничі лінії
• При установці заклепок в вертикальному положенні за бажанням може бути забезпечений додатковою ручкою (з пусковою кнопкою) і, таким чином, працювати також в ручному режимі.


Опціональні приналежності для GAV 8000 - індивідуальне оснащення лінії на будь-який випадок.

• Інтерфейс для підключення до зовнішньої системи управління - власна розробка GESIPA, новий інтерфейс на базі вбудованої обчислювальної системи пропонує 24 цифрових входи і виходи для управління, можливість підключення до мережі Ethernet через порт RJ45, а також світлодіодну індикацію стану. До інших особливостей нового інтерфейсу відносяться засоби сполучення з перетворювачем протоколів для всіх поширених шинних систем і засоби сполучення для зовнішніх носіїв даних, а також порт USB для швидкої передачі даних. Крім того, інтерфейс GESIPA містить технологічну базу даних для зберігання останніх 250000 технологічних даних (дати, часу, місця склепування, технологічної кривої, оцінки і т.д.) Безумовно, інтерфейс сумісний з більш старшими моделями.

• Електричний педальний перемикач - зручне рішення, спеціально для таких випадків, в яких обидві руки зайняті, щоб фіксувати деталі, які з'єднуються.

• Шланги в зборі спеціальної довжини - завдяки застосуванню шлангів в зборі спеціальної довжини можливе збільшення робочого радіуса, наприклад, для застосування в автоматизованих виробничих лініях. Вони можуть поставлятися з різними типорозмірами в інтервалі від 3,75 м до 5,0 м, спеціально підібраними під конкретні виробничі умови.

• Візок GAV - сконструйований спеціально для GAV візок робить станцію рухомою і таким чином дозволяє швидко і просто змінювати робоче місце, а також забезпечує гнучкість в роботі.


GAV - застосування в роботизованих системах
Всі версії станцій GAV придатні для інтеграції в роботизовані системи. Промислові роботи застосовуються майже у всіх галузях. Їх можна запрограмувати на найрізноманітніші послідовності рухів, а значить, максимально ефективно використовувати в поєднанні з технологіями клепки GESIPA. За допомогою регульованих, високошвидкісних і надійних виробничих операцій і за рахунок застосування повністю автоматизованих станцій GAV в поєднанні з багатокоординатним роботом досягаються наступні переваги:
• Найвища точність;
• Вражаюча економічність;
• Короткий час циклу;
• Висока гнучкість;


За додатковою інформацією та для замовлення даної заклепувальної станції звертайтесь до наших менеджерів - Зв'язатись з нами.


Постачальник: Німеччина

GESIPA
