Автоматическая заклёпочная станция Gesipa GAV 8000 electronic

Автоматическая заклёпочная станция Gesipa GAV 8000 electronic

Цену уточняйте

Масса рабочей консоли
100 кг
Объем сборного контейнера для  сорванных стержнейв зависимости от размера: 1800 - 5500 шт. (3,5 л)
Номинальное напряжение
230 вольт ~ 50 Гц
Номинальный ток
< 2,5 А
Класс защиты
IP 54
Давление в сети
< 10 бар
Рабочее давление
6 - 7 бар
Расход воздуха на установку одной заклепки15 н.л.
Расход воздуха на отсос одного стержня340 н.л./мин.
Соединительная магистраль
½" (12,5 мм), макс. длина 5 м
Шланг для отвода сорванных стержнейНаружный Ø 8 мм / внутренний Ø 5 мм
Редуктор давления
пневмо-гидравлический
Масса пистолета
2,5 кг
Рабочий ход
16 - 20 мм
Сила вытягивания
12000 Н
Стандартная длина шланга в сборе
3,75 м (макс. 5,0 м)
Рабочий цикл (теоретический)
1,25 сек



Автоматическая станция промышленного назначения Gesipa GAV 8000 electronic для установки вытяжных заклепок (с интегрированной системой контроля за процессом установки)

Автоматические заклепочные станции компании GESIPA - это идеальный выбор для крупносерийного промышленного производства. Станции серии GAV могут работать в режиме управления как оператором, так и роботом, а могут быть встроены в производственную линию. Благодаря различным вариантам исполнения под индивидуальные нужды заказчика автоматические заклепочные станции предлагают широкий спектр допустимых диаметров вытяжных заклепок в интервале от 2,4 до 8 мм, а скорость клёпки может достигать 40 операций в минуту.


Рабочий диапазон:
• Ø от 2,4 мм до 6,4 мм - алюминий и медь;
• Ø до 6 мм - сталь;
• Ø до 5 мм - нерж. сталь;
• диаметр буртика - до 11,4 мм;
• длина тела заклепки - свыше 30 мм;
• Сила вытягивания - до 12 000 Н при давлении воздуха 6 бар;


Описание преимуществ линии GAV 8000 electronic:
• Удобное управление с экрана;
• Интуитивно-понятное управление с помощью меню и навигационных и функциональных кнопок;
• Вывод всех функций на дисплей;
• Индикация технического обслуживания и простая диагностика ошибок и неполадок;
• Возможность адаптации заказного программного обеспечения;
• Идеальное решение для ситуаций, не требующих контроля за технологическим процессом;
• Удаление сорванных стержней с помощью вакуумной системы;
• Контроль прижима по заказу;
• Возможность автономной работы или интеграции в производственную линию;
• Интерфейс для внешнего управления с помощью программируемого логического контроллера (ПЛК), реализуемый посредством интерфейса GESIPA.


Производительность и потенциал экономии:
• Окупается при установке около 500000 вытяжных заклепок в год;
• Экономия времени и затрат до 50 % по сравнению с традиционными заклепочниками;
• Большой радиус действия пистолета благодаря шлангу в сборе длиной 5,0 м (стандартная длина 3,75 м);
• Операторов для управления станцией не требуется;
• Возможна беспроблемная интеграция в полностью автоматизированные производственные линии;
• За одну минуту может быть установлено до 40 вытяжных заклепок;


Варианты пистолета для GAV 8000 electronic:
Для всех версий GAV предусмотрены три разных варианта пистолетов для идеальной организации рабочего места. Для рабочего места с применением ручного труда поставляются вертикальные пистолеты с подводом шланга в сборе сверху или стандартные горизонтальные пистолеты с подводом шланга в сборе снизу. Оба варианта могут быть снабжены балансировочным устройством, чтобы работа не вызывала усталости.

Роботизированный пистолет Robotic разработан специально для применения в автоматизированных или роботизированных производственных линиях. На заводе-изготовителе пистолет уже снабжен соответствующими присоединительными отверстиями для монтажа.

В каждом случае пистолет для установки заклепок входит в объем поставки. Он может быть изготовлен специально в соответствии с конкретным случаем применения.


Стандартный пистолет

Применяется, главным образом, для управления вручную или оператором.

Преимущества:
• В одинаковой степени пригоден для установки заклепок в вертикальном и в горизонтальном положении
• Наиболее бюджетный вариант
• Для улучшения эргономичности, особенно в случае установки заклепок в вертикальном положении, по желанию может быть снабжен дополнительной ручкой.


Вертикальный пистолет

Находит применение всюду, где шланг может мешать оператору или где он может соприкасаться с опасными/чувствительными поверхностями.

Преимущество
• Поставляется с устройством контроля прижима.


Роботизированный пистолет Robotic

Предназначен для использования, главным образом, в автоматизированных системах / линиях (линейных агрегатах / роботах).

Преимущества
• Идеален для интеграции в производственной линии
• При установке заклепок в вертикальном положении по желанию может быть снабжен дополнительной ручкой (с пусковой кнопкой) и, таким образом, работать также в ручном режиме.


Опциональные принадлежности для GAV 8000 - индивидуальное оснащение линии на любой случай.

• Интерфейс для подключения к внешней системе управления - собственная разработка GESIPA, новый интерфейс на базе встроенной вычислительной системы предлагает 24 цифровых входа и выхода для управления, возможность подключения к сети Ethernet через порт RJ45, а также светодиодную индикацию состояния. К другим особенностям нового интерфейса относятся средства сопряжения с преобразователем протоколов для всех распространенных шинных систем и средства сопряжения для внешних носителей данных, а также порт USB для быстрой передачи данных. Кроме того, интерфейс GESIPA содержит технологическую базу данных для хранения последних 250000 технологических данных (даты, времени, места склепывания, технологической кривой, оценки и т.д.) Разумеется, интерфейс совместим с более старшими моделями.

Электрический педальный переключатель - удобное решение, специально для таких случаев, в которых обе руки заняты, чтобы фиксировать соединяемые детали.

• Шланги в сборе специальной длины - благодаря применению шлангов в сборе специальной длины возможно увеличение рабочего радиуса, например, для применения в автоматизированных производственных линиях. Они могут поставляться с разными типоразмерами в интервале от 3,75 м до 5,0 м, специально подобранными под конкретные производственные условия.

• Тележка GAV - сконструированная специально для GAV тележка делает станцию подвижной и таким образом позволяет быстро и просто менять рабочее место, а также обеспечивает гибкость в работе.


GAV – применение в роботизированных системах
Все версии станций GAV пригодны для интеграции в роботизированные системы. Промышленные роботы применяются почти во всех отраслях. Их можно запрограммировать на самые разнообразные последовательности движений, а значит, максимально эффективно использовать в сочетании с технологиями клепки GESIPA. С помощью регулируемых, высокоскоростных и надежных производственных операций и за счет применения полностью автоматизированных станций GAV в сочетании с многокоординатным роботом достигаются следующие преимущества:
• Высочайшая точность;
• Впечатляющая экономичность;
• Короткое время цикла;
• Высокая гибкость;


Концепция интегрированного контроля за процессом установки.
Система текущего контроля за процессом является неотъемлемой частью станции GAV 8000 electronic. Она обладает следующими преимуществами:

• Оптимальное обеспечение технологического процесса за счет единой концепции качества;
• Контроль технологического процесса по параметрам вытяжных заклепок;
• Возможность автономной эксплуатации станции;
• Для эксплуатации заклепочника не требуется программируемый логический контроллер (ПЛК);
• Отпадает необходимость в калибровке системы при смене линии;
• Небольшие затраты на монтаж;
• Интерфейсы для интеграции системы управления;

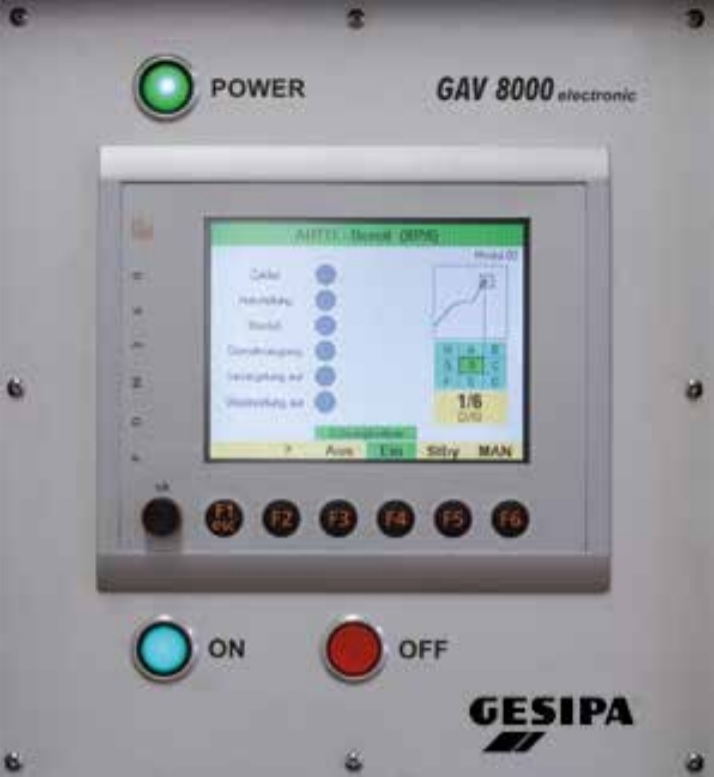

Дисплей станции GAV 8000 electronic с выводом
на экран характеристической кривой установки
заклепки в рамках контроля за процессом установки



Программирование контроля за процессом установки

1 этап - создание специфических профилей для мест установки вытяжных заклепок.
Регистрация и архивирование важных для качества параметров технологического процесса для создания соединения с использованием тяговой заклепки с эталонными технологическими кривыми после определения критериев выброса.

2 этап - формирование списков специфических профилей деталей.
Обобщение профилей в определенной последовательности установки заклепок в виде файла с данными управления для отработки и оценки процесса.

3 этап - эксплуатация заклепочника
Оперативная оценка и сохранение данных о процессе установки заклепки, а также остановка процесса при распознавании отклонений.

Представление последовательности установки заклепки


За дополнительной информацией и для заказа данной заклепочной станции обращайтесь к нашим менеджерам - Связаться с нами.
