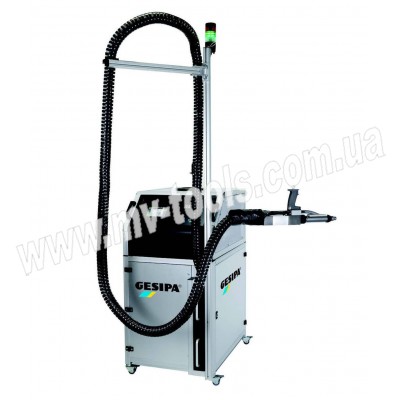

Автоматическая заклёпочная станция Gesipa GAV HF

Автоматическая заклёпочная станция Gesipa GAV HF

Цену уточняйте

Масса рабочей консоли
270 кг
Объем сборного контейнера для  сорванных стержнейв зависимости от размера: 1800 - 5500 шт. (3,5 л)
Номинальное напряжение
230 вольт ~ 50 Гц
Номинальный ток
< 8 А
Класс защиты
IP 54
Давление в сети
< 10 бар
Рабочее давление
5,2 бар
Расход воздуха на установку одной заклепки30 н.л.
Расход воздуха на отсос одного стержня340 н.л./мин.
Соединительная магистраль
¾" (18,75 мм), макс. длина 5 м
Шланг для отвода сорванных стержнейНаружный Ø 10 мм / внутренний Ø 6 мм
Редуктор давления
пневмо-гидравлический
Масса пистолета
7 кг
Рабочий ход
20 мм
Сила вытягивания
25000 Н
Стандартная длина шланга в сборе
6 м (макс. 25 м)
Рабочий цикл (теоретический)
2 сек



Автоматическая станция для установки высокопрочных вытяжных заклепок Gesipa GAV HF

Автоматические заклепочные станции компании GESIPA - это идеальный выбор для крупносерийного промышленного производства. Станции серии GAV могут работать в режиме управления как оператором, так и роботом, а могут быть встроены в производственную линию. Благодаря различным вариантам исполнения под индивидуальные нужды заказчика автоматические заклепочные станции предлагают широкий спектр допустимых диаметров вытяжных заклепок в интервале от 2,4 до 8 мм, а скорость клёпки может достигать 40 операций в минуту.


Рабочий диапазон:
• Типоразмеры вытяжных заклепок - Ø от 4,8 мм до 8,0 мм из всех материалов;
• Длина тела заклепки - до 35 мм;
• Диаметр закладной головки - до 19 мм;
• Стержень - Ø до 5,5 мм;
• Сила вытягивания - до 25 000 Н при давлении воздуха 5 бар;


Описание преимуществ линии GAV HF:
• Чрезвычайно мощная установка для непрерывной автоматизированной установки сверхпрочных усиленных (структурных) заклепок в промышленных масштабах;
• Индикатор уровня наполнения контейнера для подачи;
• Рабочее давление 5 бар;
• Подвеска редуктора давления с гашением вибраций;
• Многосторонний текущий контроль пистолета с помощью датчиков;
• Промышленный блок управления с 8“ цветным дисплеем;
• При использовании автоматизированных производственных линий возможна величина подачи до 25 м;
• Удобное управление с экрана;
• Интуитивно-понятное управление с помощью меню и навигационных и функциональных кнопок;
• Вывод всех функций на дисплей;
• Индикация технического обслуживания и простая диагностика ошибок и неполадок;
• Возможность адаптации заказного программного обеспечения;
• Идеальное решение для ситуаций, не требующих контроля за технологическим процессом;
• Удаление сорванных стержней с помощью вакуумной системы;
• По заказу возможна комплектация устройством контроля прижима;
• Возможность автономной работы или интеграции в производственную линию;
• Интерфейс для внешнего управления с помощью программируемого логического контроллера (ПЛК), реализуемый посредством интерфейса GESIPA.


Варианты пистолета для GAV HF:
Для всех версий GAV предусмотрены три разных варианта пистолетов для идеальной организации рабочего места. Для рабочего места с применением ручного труда поставляются вертикальные пистолеты с подводом шланга в сборе сверху или стандартные горизонтальные пистолеты с подводом шланга в сборе снизу. Оба варианта могут быть снабжены балансировочным устройством, чтобы работа не вызывала усталости.

Роботизированный пистолет Robotic разработан специально для применения в автоматизированных или роботизированных производственных линиях. На заводе-изготовителе пистолет уже снабжен соответствующими присоединительными отверстиями для монтажа.

В каждом случае пистолет для установки заклепок входит в объем поставки. Он может быть изготовлен специально в соответствии с конкретным случаем применения.


Стандартный пистолет

Применяется, главным образом, для управления вручную или оператором.

Преимущества:
• В одинаковой степени пригоден для установки заклепок в вертикальном и в горизонтальном положении
• Наиболее бюджетный вариант
• Для улучшения эргономичности, особенно в случае установки заклепок в вертикальном положении, по желанию может быть снабжен дополнительной ручкой.


Вертикальный пистолет

Находит применение всюду, где шланг может мешать оператору или где он может соприкасаться с опасными/чувствительными поверхностями.

Преимущество
• Поставляется с устройством контроля прижима.


Роботизированный пистолет Robotic

Предназначен для использования, главным образом, в автоматизированных системах / линиях (линейных агрегатах / роботах).

Преимущества
• Идеален для интеграции в производственной линии
• При установке заклепок в вертикальном положении по желанию может быть снабжен дополнительной ручкой (с пусковой кнопкой) и, таким образом, работать также в ручном режиме.


Опциональные принадлежности для GAV HF - индивидуальное оснащение линии на любой случай.

• Интерфейс для подключения к внешней системе управления - собственная разработка GESIPA, новый интерфейс на базе встроенной вычислительной системы предлагает 24 цифровых входа и выхода для управления, возможность подключения к сети Ethernet через порт RJ45, а также светодиодную индикацию состояния. К другим особенностям нового интерфейса относятся средства сопряжения с преобразователем протоколов для всех распространенных шинных систем и средства сопряжения для внешних носителей данных, а также порт USB для быстрой передачи данных. Кроме того, интерфейс GESIPA содержит технологическую базу данных для хранения последних 250000 технологических данных (даты, времени, места склепывания, технологической кривой, оценки и т.д.) Разумеется, интерфейс совместим с более старшими моделями.

Электрический педальный переключатель - удобное решение, специально для таких случаев, в которых обе руки заняты, чтобы фиксировать соединяемые детали.

Специальная длина шлангов в сборе - благодаря применению шлангов в сборе специальной длины возможно увеличение рабочего радиуса, например, для эксплуатации в автоматизированных производственных линиях. Они могут поставляться с разными типоразмерами примерно до 25 м, специально подобранными под конкретные производственные условия.

Индикация состояния рабочего процесса - расположенная на станции сигнальная лампа с секциями красного, зеленого и белого цвета отображает рабочее состояние станции. По сигнальной лампе сразу определяется пустой контейнер с заклепками, возможное отклонение от заданного рабочего состояния и т.д.

Устройство контроля прижима с двуручным управлением - этот специальный вид контроля прижима гарантирует надежное, контролируемое и безотказное соединение деталей. При изготовлении узлов, важных с точки зрения безопасности, зачастую требуется на все 100% исключить возможность недобросовестных действий в процессе установки заклепок.

Функциональный модуль GSM - при отклонениях от заданного состояния, например, когда блок подачи оказывается почти совсем пустым, функциональный модуль GSM (глобальная система мобильной связи) отправляет соответствующий сигнал в виде телефонного вызова или SMS-сообщения на мобильный телефон или на центральный пост управления процессом. Это позволяет в кратчайшие сроки реагировать на такие события.

Система электронного ключа и блокировочный предохранительный выключатель - система электронного ключа и блокировочный предохранительный выключатель гарантируют надежный контроль доступа для, по меньшей мере, двух групп пользователей и блокируют кожухи от несанкционированного доступа к компонентам системы обеспечения.


GAV – применение в роботизированных системах
Все версии станций GAV пригодны для интеграции в роботизированные системы. Промышленные роботы применяются почти во всех отраслях. Их можно запрограммировать на самые разнообразные последовательности движений, а значит, максимально эффективно использовать в сочетании с технологиями клепки GESIPA. С помощью регулируемых, высокоскоростных и надежных производственных операций и за счет применения полностью автоматизированных станций GAV в сочетании с многокоординатным роботом достигаются следующие преимущества:
• Высочайшая точность;
• Впечатляющая экономичность;
• Короткое время цикла;
• Высокая гибкость;


За дополнительной информацией и для заказа данной заклепочной станции обращайтесь к нашим менеджерам - Связаться с нами.
