Обтискне кільце для штифтових з'єднань GOEBEL G-GRIP

Постачальник: GOEBEL GmbH (Німеччина)
Артикул: COLLAR_G-GRIP
Кількість в упаковці : 250
Наявність: Під замовлення

Доступні опції

GOEBEL G-GRIP

від 16.12 грн.

(у т.ч. ПДВ грн.)

Мінімальна сума замовлення 400 грн.

Будь ласка, заповніть поля :

0 відгуків / Написати відгук

Обтискне кільце "G-GRIP" Ø 4,8 - 6,4 мм.

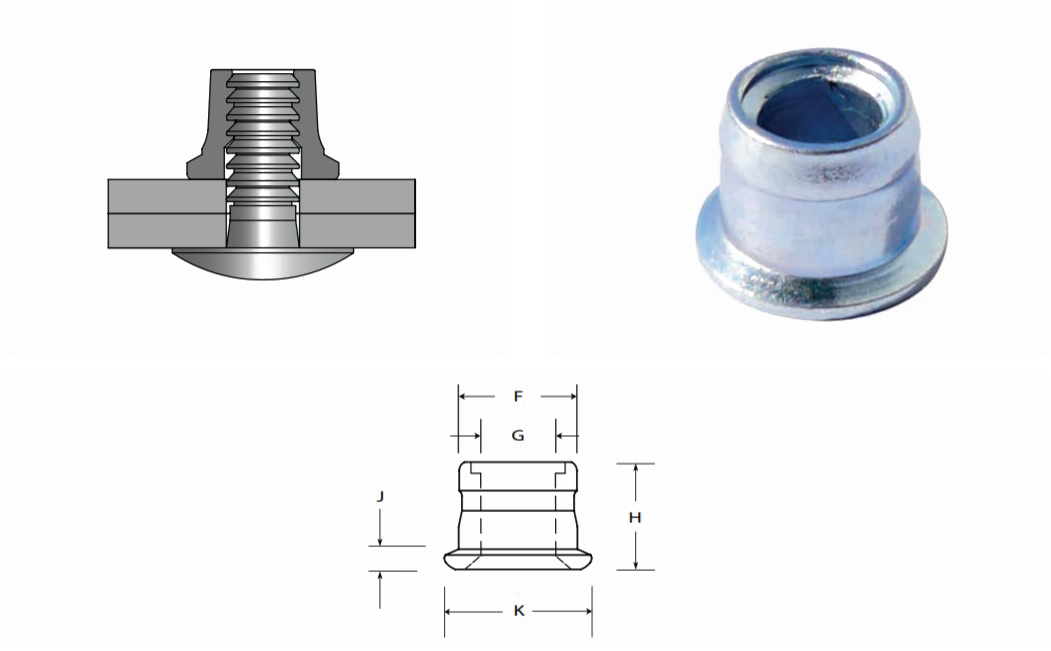

Буртик: стандартний

Матеріал: сталь нержавіюча

Діаметр: Ø 4,8 - 6,4 мм

Сертифікат: DIN EN ISO 9001

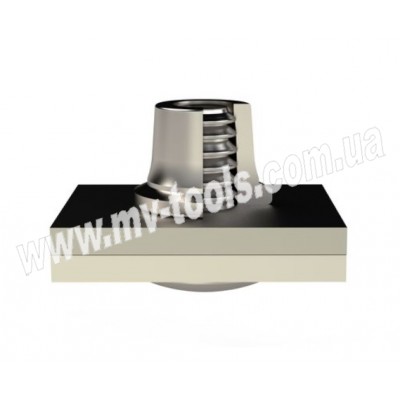

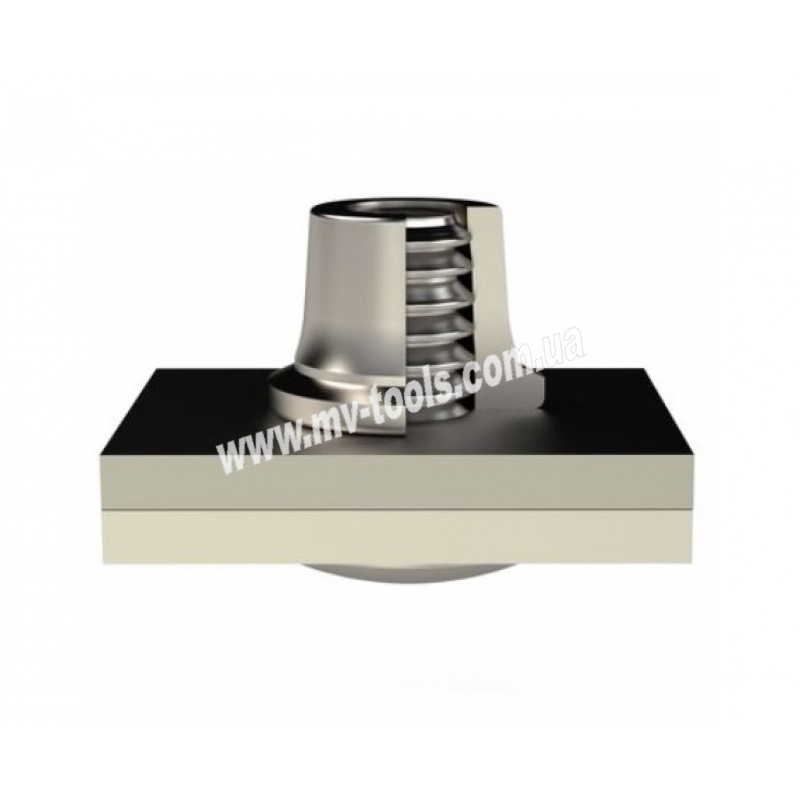

Обтискне кільце призначене для щільної установки штифта, встановлюється з протилежного боку і стискає поверхні, що з'єднуються. Забезпечує максимальну стійкість до навантажень на зріз, розрив і вібрацій. Встановлення відбувається за допомогою спеціальних заклепувальних інструментів.

Ø 4,8 мм
Код	Довжина D (мм)	J REF (мм)	K (мм)	F (мм)	G (мм)
GGCS-I6Z	6,858 - 7,391	1,400	9,525 - 10,330	7,747 - 8,001	4,820 - 5,182

Ø 6,4 мм
Код	Довжина D (мм)	J REF (мм)	K (мм)	F (мм)	G (мм)
GGCS-I8Z	10,690 - 11,100	1,800	12,820 - 13,410	10,033 - 10,287	6,050 - 6,604

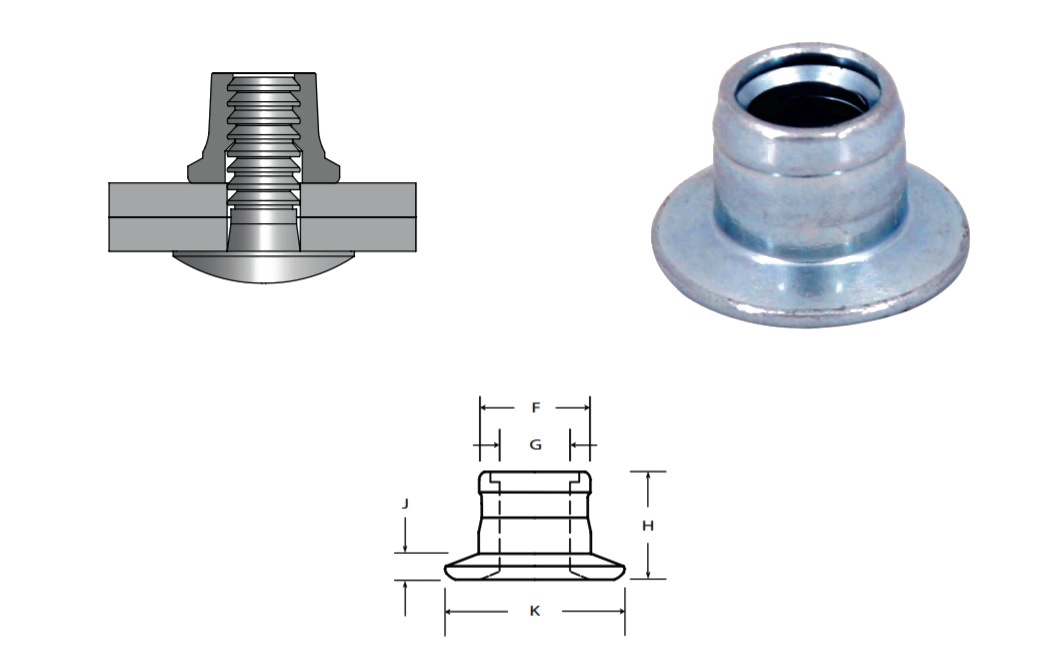

Буртик: збільшений

Матеріал: сталь нержавіюча

Діаметр: Ø 4,8 - 6,4 мм

Сертифікат: DIN EN ISO 9001

Ø 4,8 мм
Код	Довжина D (мм)	J REF (мм)	K (мм)	F (мм)	G (мм)
GGCM-I6Z	7,493 - 8,001	1,750	12,573 - 13,589	7,747 - 8,001	4,820 - 5,182

Ø 6,4 мм
Код	Довжина D (мм)	J REF (мм)	K (мм)	F (мм)	G (мм)
GGCM-I8Z	12,395 - 13,055	2,540	16,891 - 18,161	10,033 - 10,287	6,050 - 6,604

Стандартне обтискне кільце для штифтових з'єднань G-GRIP.

Призначено для щільної установки штифта, встановлюється з протилежного боку і стискає поверхні, що з'єднуються. Забезпечує максимальну стійкість до навантажень на зріз, розрив і вібрацій. Обтискні кільця виготовляються з нержавіючої сталі та з оцинкованим покриттям. Доступно два варіанти:
- Кільце зі стандартним буртом;
- Кільце зі збільшеним буртом;

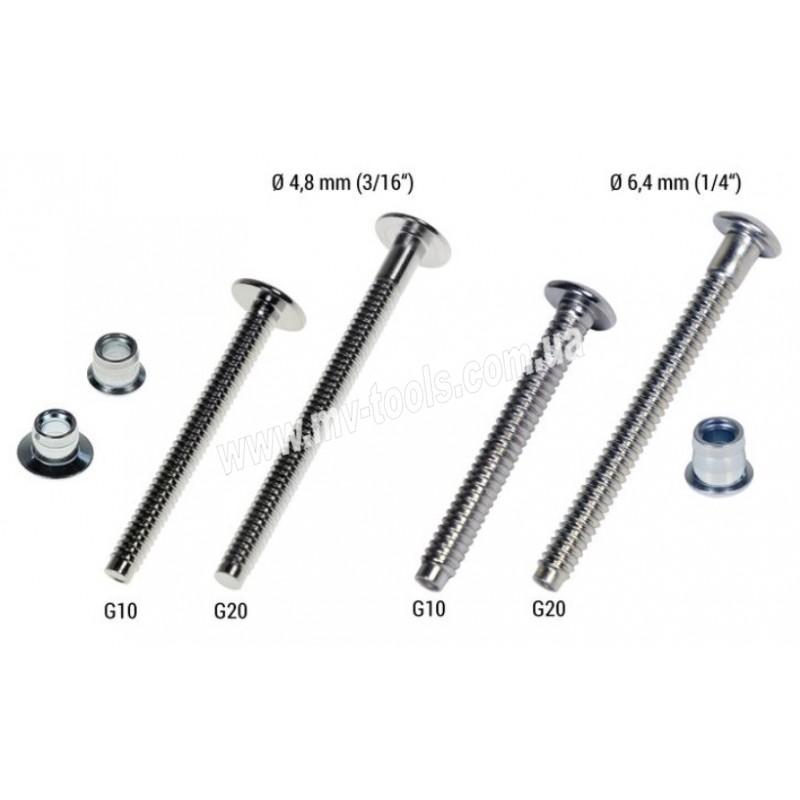

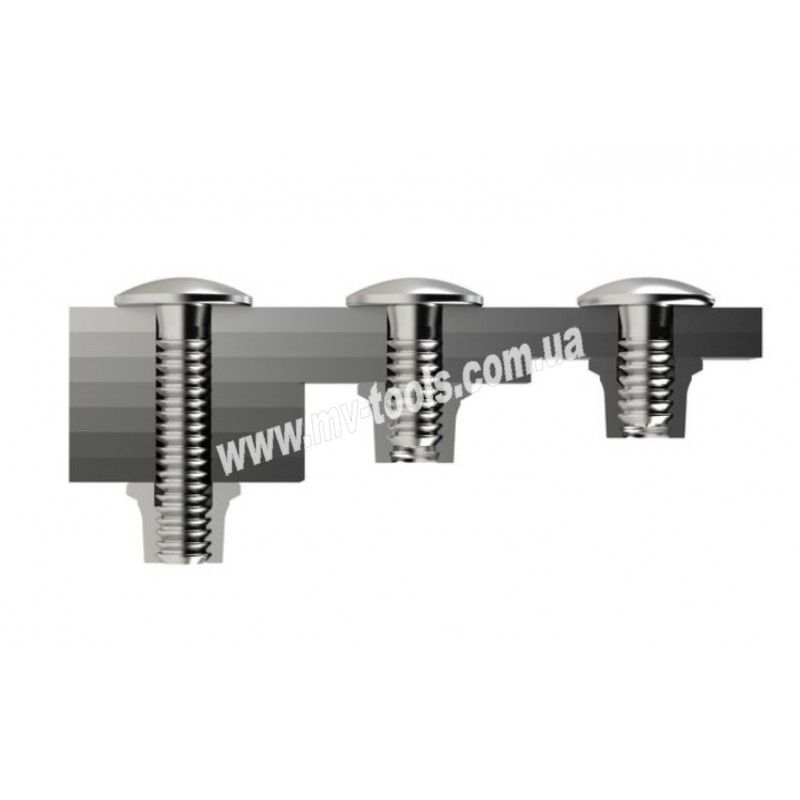

Кожен тип кільця може бути використаний з штифтом Goebel G-GRIP відповідного діаметру, в залежності від конкретної ситуації і Ваших потреб. Разом зі штифтом вони створюють єдине міцне кріплення.
