Штифтові з'єднання з обтискним кільцем Lockbolt GOEBEL - технологія з'єднання матеріалів з використанням штифтових кріплень підвищеної міцності. Використовується для скріплення матеріалів, що піддаються великим навантаженням на зрив, розріз або будуть використовуватися у місцях де присутня вібрація матеріалів. LockBolt може стати рішенням, якщо Ви бажаєте відійти від кріпильних елементів, які потребують обслуговування або не довговічні у використанні.
|
|
|
Застосування
Технологія штифтового з'єднання LockBolt має дуже широкий спектр застосування у багатьох галузях промисловості:
- Вагонобудування
- Суднобудування
- Гірнича промисловість
- Будування корпусів та причепів автомобілів
- Будування житлових та офісних споруд
- Створення металевих шаф та корпусів
- Формування багатошарових металевих конструкцій
- Та багато інших
|
Переваги

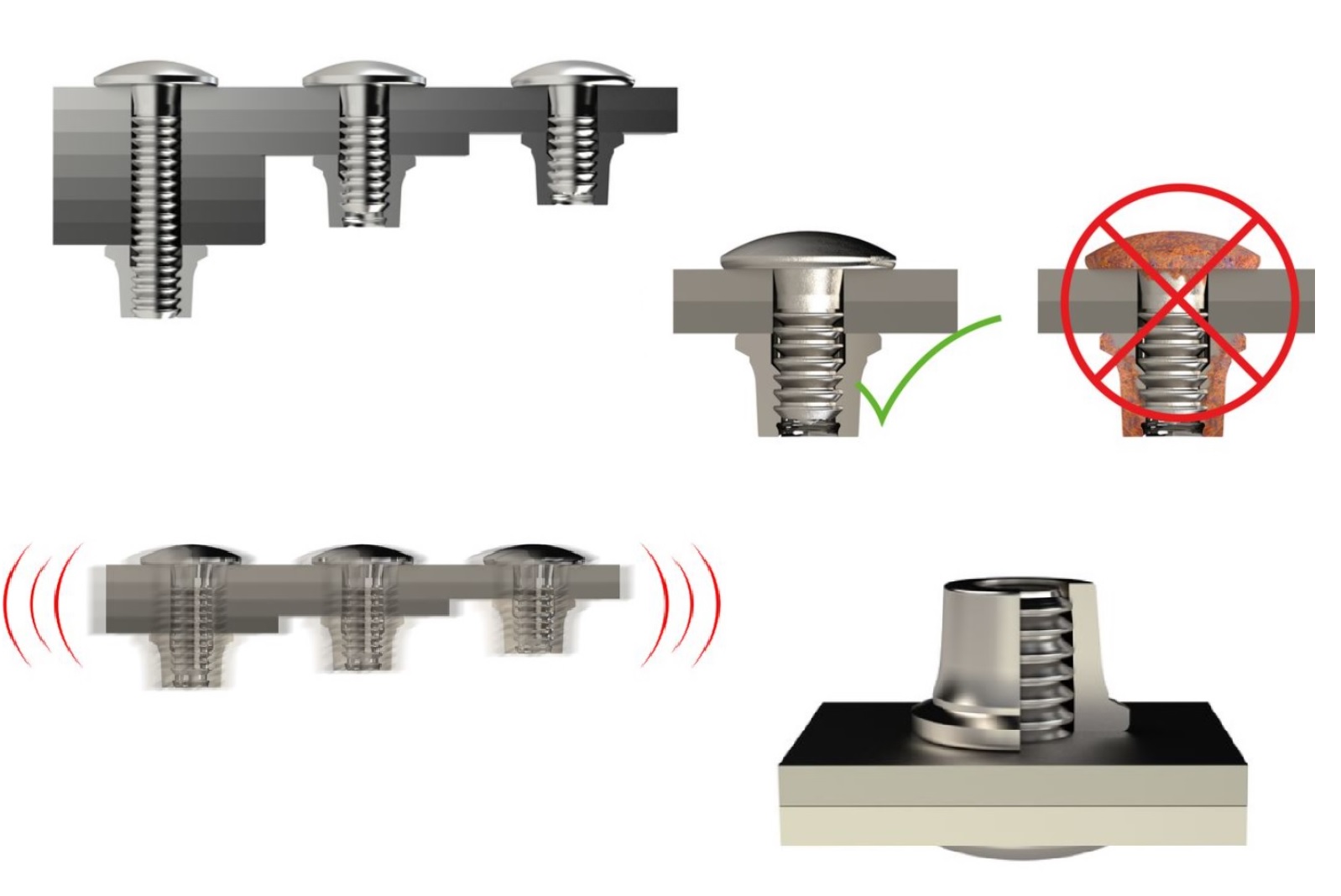

LockBolt порівняно зі стандартними гвинтовими або заклепковими з'єднаннями має ряд переваг:
- Висока міцність на розрив
- Висока міцність на зріз
- Стійкість до вібрації
- Швидкість встановлення
- Широкий діапазон товщин
- Не потребує обслуговування
- Довговічність
- Виготовлюється з 3-х матеріалів: алюмінію, оцинкованої та нержавіючої сталі
|
|
|
З чого складається?

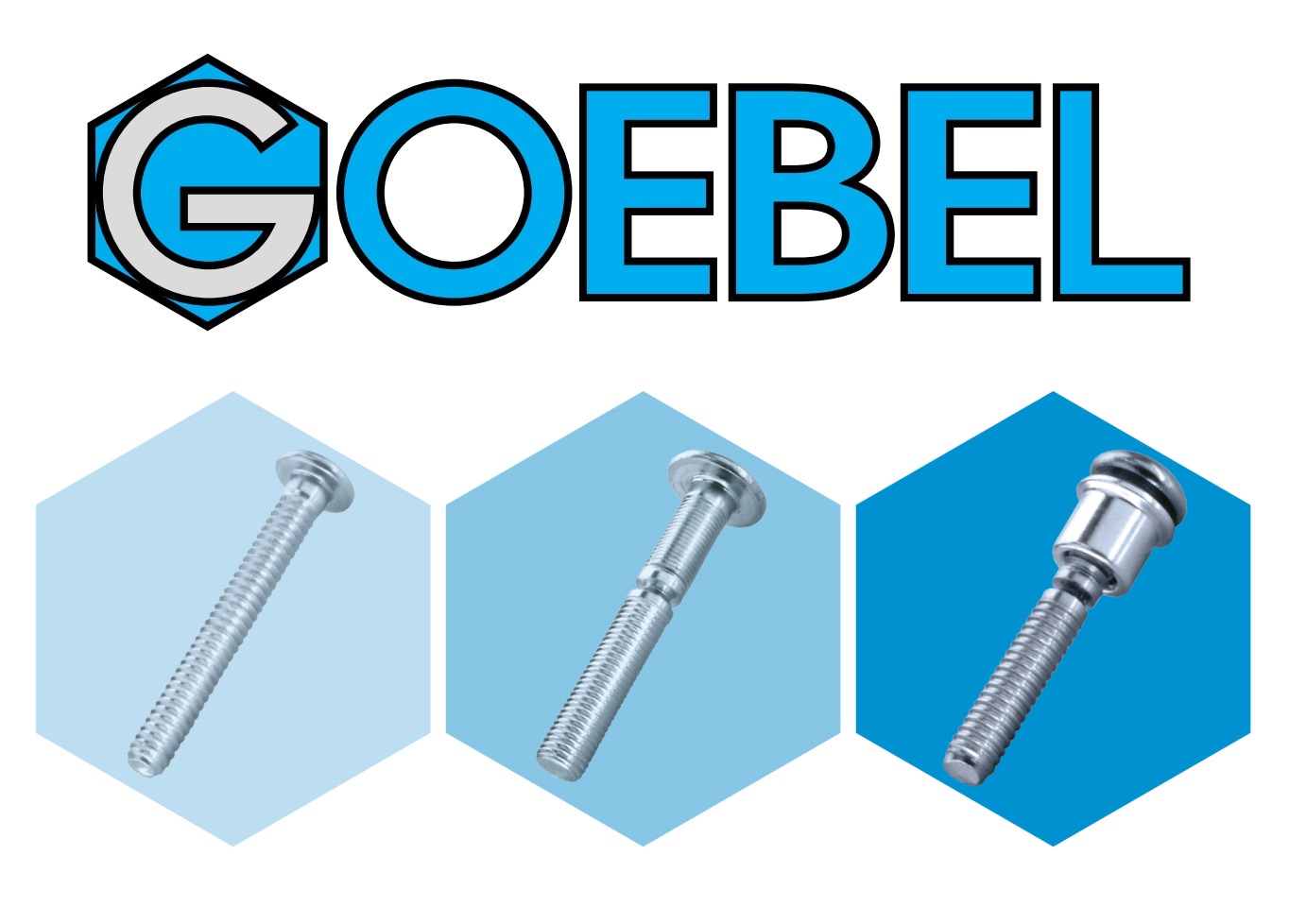

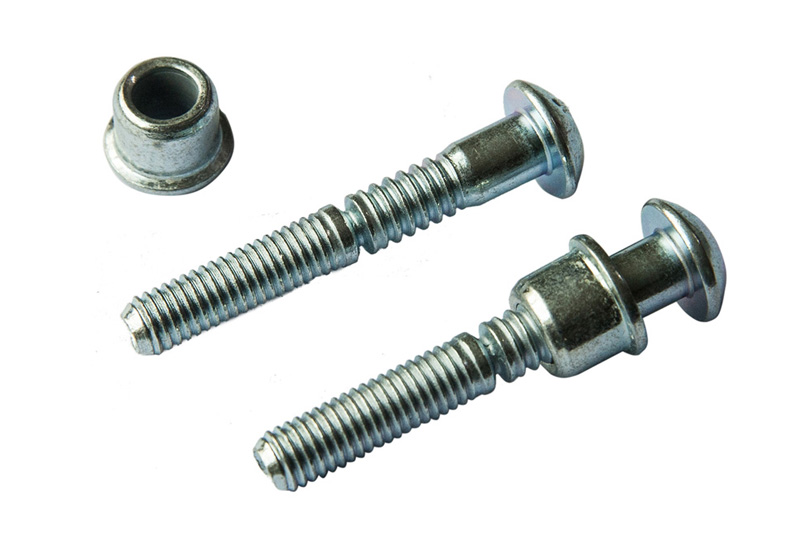

Штифтове з'єднання складається з двох частин: безпосередньо самого штифта (англ. PIN) та обтискного кільця (англ. COLLAR). Часто дане з'єднання ще називають PIN&COLLAR. Штифти бувають декількох видів: STANDART, MULTI GRIP та HEAVY-DUTY. Відповідно до штифтів обтискні кільця бувають таких же видів: STANDART, MULTI GRIP та HEAVY-DUTY.
|
Процес встановлення
Монтаж штифтового з'єднання LockBolt - це дуже простий та швидкий процес. Для його встановлення Вам необхідний доступ з обох сторін заготівки. Проводиться всього в 4 етапи:
- Штифт вставляється в отвір, а обтискне кільце одягається на нього з іншої сторони

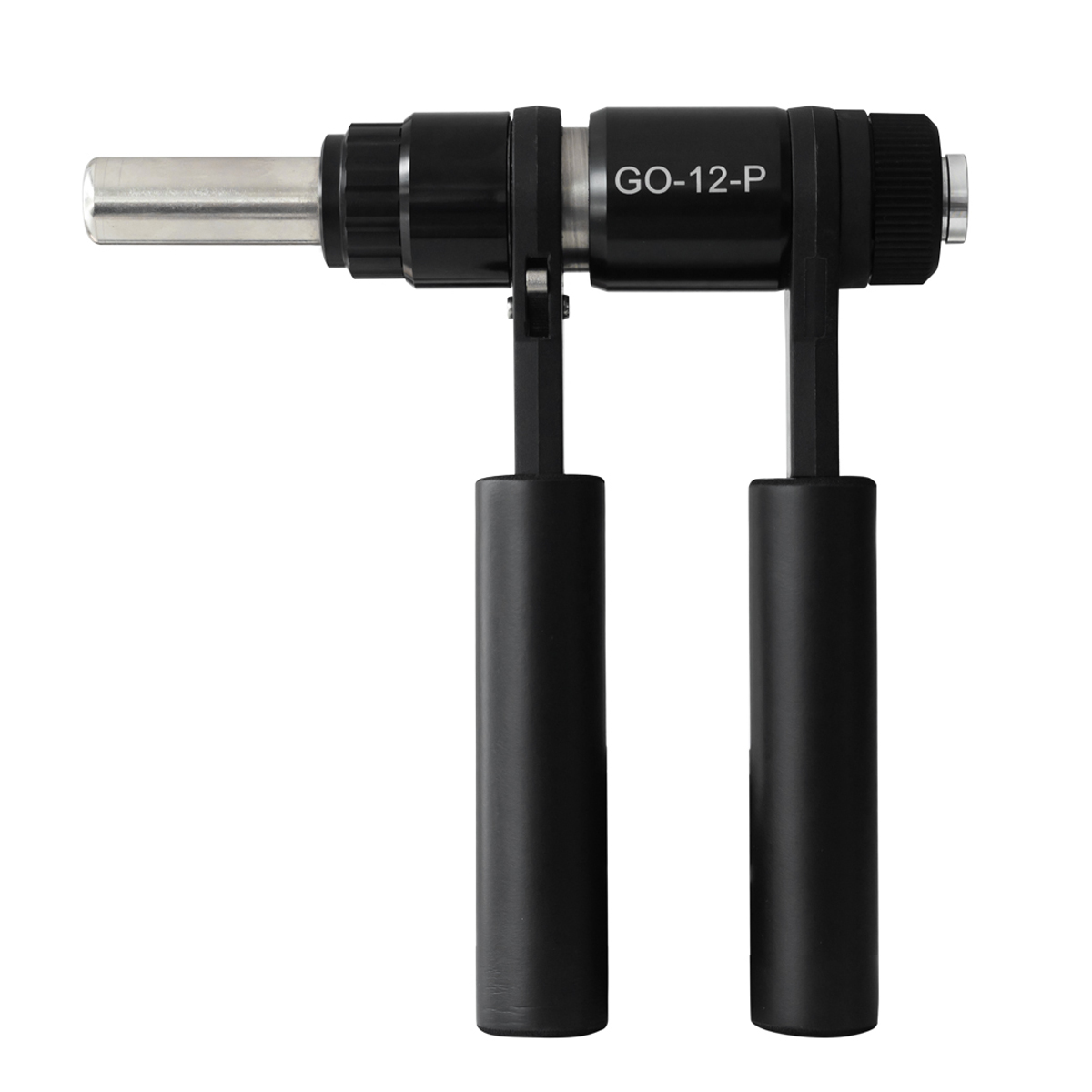

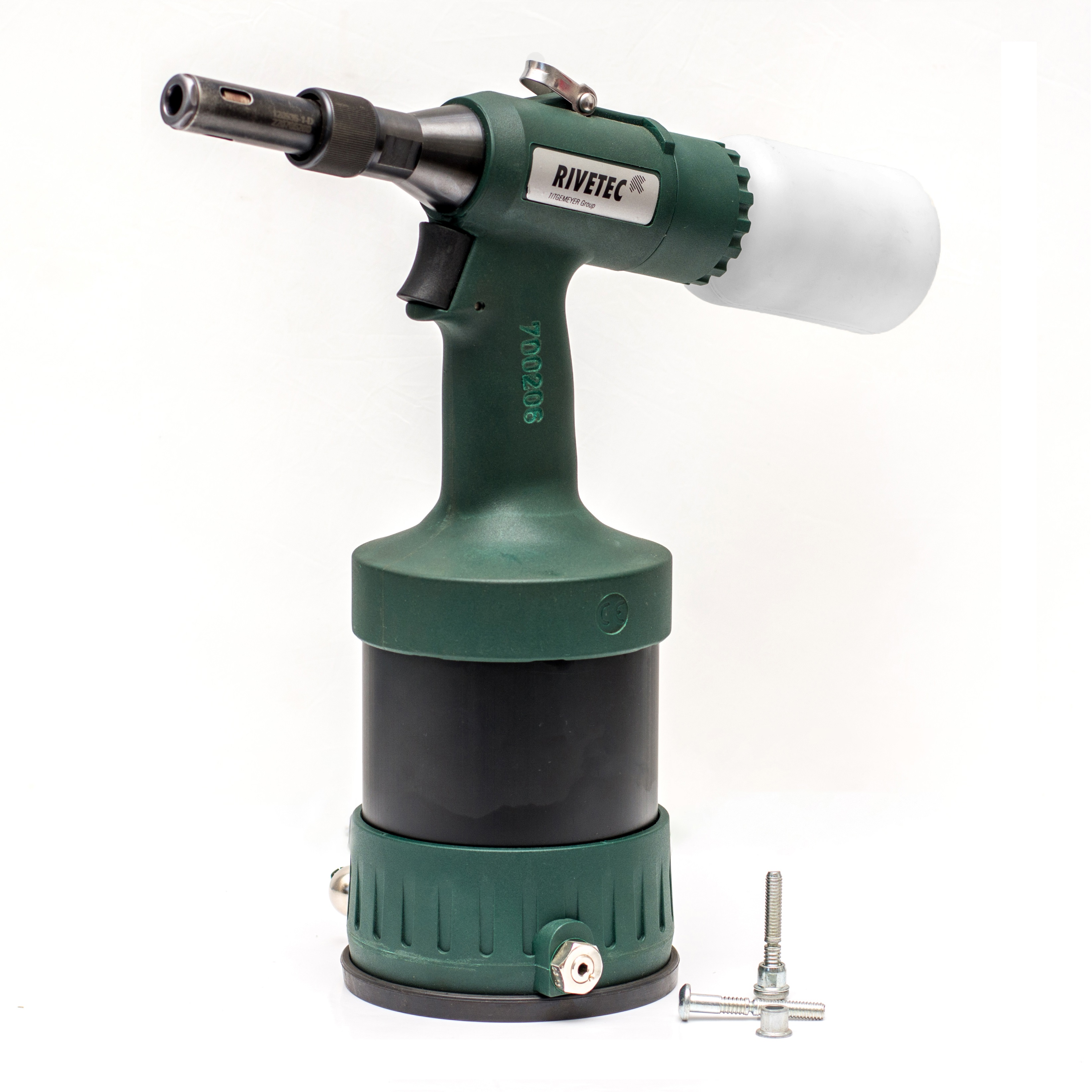

- Частина штифта з насічками вставляється в носик інструменту
- Після натискання кнопки спрацювання інструменту, останній спрацьовує та обтискає кільце навколо штифта
- Частина штифт відламується і процес завершується.
|
|
