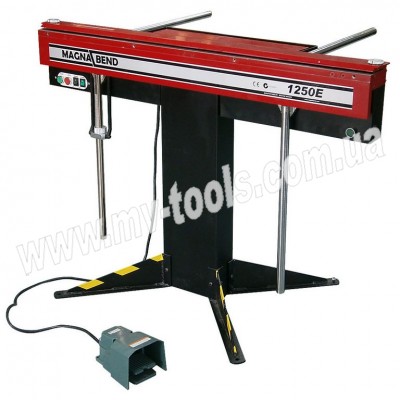

Електромагнітний листозгин Magnabend 1000 E

Постачальник: MAGNABEND™ (Австралія)
Артикул: 1000 E
Наявність: Під замовлення

Доступні опції

Тип Magnabend:

від 140400.00 грн.

(у т.ч. ПДВ грн.)

Будь ласка, заповніть поля :

0 відгуків / Написати відгук

Довжина гнуття, мм	1000
Товщина листа, сталь (σв < 320 МПа), мм	1,6
Товщина листа, алюміній (σв < 320 МПа), мм	1,6
Товщина листа, нержавіюча сталь (σв < 320 МПа), мм	1,0
Мінімальна висота U-подібного профілю, мм	16
Мінімальні розміри замкнутого профілю, мм	99 x 27
Мінімальна висота Z-подібного профілю (зі знятою накладкою), мм	35 x 16
Зусилля притиску стандартної балки, тон	4,5
Висота столу, мм	900
Задній упор, мм	640
Ножний перемикач	ні
Напруга змінного струму, В	220/240
Споживаний струм, А	5
Габарити: Д х Ш х В, мм	1070 x 690 x 90
Маса, кг	110

Модель Magnabend 1000 E - має довжину загинаючої балки 1000 мм і притискну силу 4,5 тонни.

Завдяки своїй конструкції, електромагнітний листозгинальний верстат фірми Magnabend робить неймовірні заготовки з тонколистового металу: виробляє вироби самої незвичайної і складної конфігурації. Основу цього листозгина становить електромагніт поздовжньої форми з планкою затиску, виготовленої з гартованої сталі та розміщеної повище. Заготівля, в процесі роботи фіксується за рахунок потужного електромагніту між двома планками. Потрібний вигин формується за допомогою повороту загинаючої рейки (вона розташована попереду верстата і кріпиться на незвичайних шарнірах). Даний верстат для гнуття здатен працювати з листовим металом зі сталі, нержавіючої сталі, алюмінію, м'яких металів та ін.

При роботі лист металу фіксується на листозгин електромагнітним пресом із зусиллям 4,5 тонни/метр. Гнуття за допомогою листозгина Magnabend здійснюється шляхом повороту балки, закріпленої на спеціальних двовісних петлях. Сила додається лише в місці її створення; її не треба по ланцюжку передавати далі - елементам опори, які знаходяться позаду верстата. Тому затискному механізму не потрібна масивність конструкцій, і верстат має акуратний малогабаритний вигляд та виготовляє складну за технологією продукцію. Здатність затискної планки пропускати потрібний обсяг магнітного потоку диктує параметри її товщини. Заготовки профілю виходять якісно рівними за рахунок однакового зусилля на фіксацію. Листозгинальний верстат дуже зносостійкий (ресурс не менше 10 років), тому що зовсім не задіяне тертя деталей.

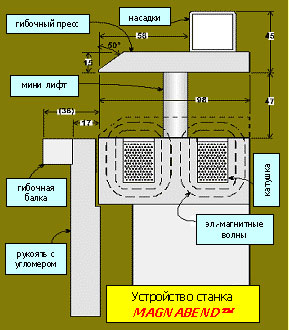

Схема станка Magnabend

Так як конструкція складається з незвичайних шарнірних петель в формі сфери, розташованих по всій довжині загинаючої рейки, листозгинальній машині Magnabend більше не потрібна масивна згинаюча траверса для створення жорсткості всього механізму. А значить, малогабаритність верстата зберігається і зростає його продуктивність.

На цьому верстаті немає обмежень по листовій подачі - т.зв. повнопрохідний верстат. Чітке і правильне розташування деталі на робочому столі здійснюється завдяки кронштейнам з обмежувачами листової подачі.

Кронштейни з обмежувачами

Наявність кутоміра допомагає визначити кут згинання у виготовляємому виробі. За рахунок комфортного кутового обмежувача повороту загинаючої траверси, задається потрібний кут згинання і здійснюється те число повторів згинання, яке необхідно.

Кутомір

Панель управління (розташована по обидва боки від машини) і педальне виносне управління сприяє збільшенню продуктивності, адже руки працівника тепер вільні, і він може швидко розмітити заготовку в робочій зоні.

За рахунок комфортних регуляторів, що знаходяться з одного і з іншого боку затискного стрижня, можна задати потрібний радіус гнуття для заготовок різної товщини.

Верстат для гнуття Magnabend дозволяє створювати вироби складної конфігурації, завдяки відкритій торцевій конструкції. Якщо виставити листозгини по прямій лінії, то можна зробити операцію з довгим згином.

Піддон для інструментарію і частин розрізної траверси розташований поруч з робочим столом.

Верстат Magnabend укомплектований дворежимним електромагнітом. Фіксуючий режим використовує 30 відсотків від робочої потужності, він запускається після розташування деталі в робочій зоні. Режим роботи йде в хід, коли починає переміщатися згинаюча траверса. Коли завершується згинання і згинаюча траверса повертається в початкове положення, заготівля автоматично звільняється. Ця схема дій - запорука зростання продуктивності і економії сил працівника. Листозгинальному верстату не дає перевантажитися вбудований захист. При завищенні гранично можливої потужності обладнання затискні планки послаблюються. В результаті ймовірні верстатні поломки практично неможливі.

Види профілів:

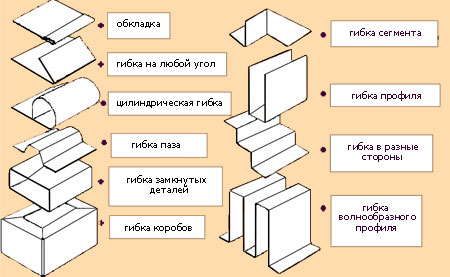

Види виробів

Більш повну й детальну інформацію щодо можливостей та експлуатації даного листозгину Ви знайдете в інструкції за посиланням нижче:
https://mv-tools.com.ua/katalogy/Magnabend_2000Е-3200Е.pdf

Виробник: Австралія
