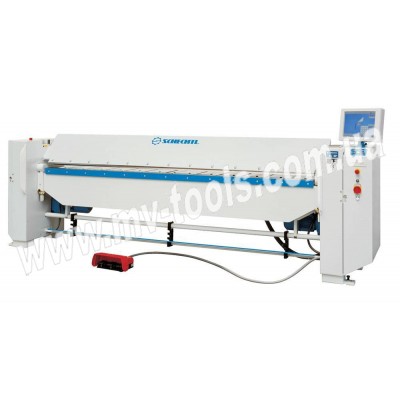

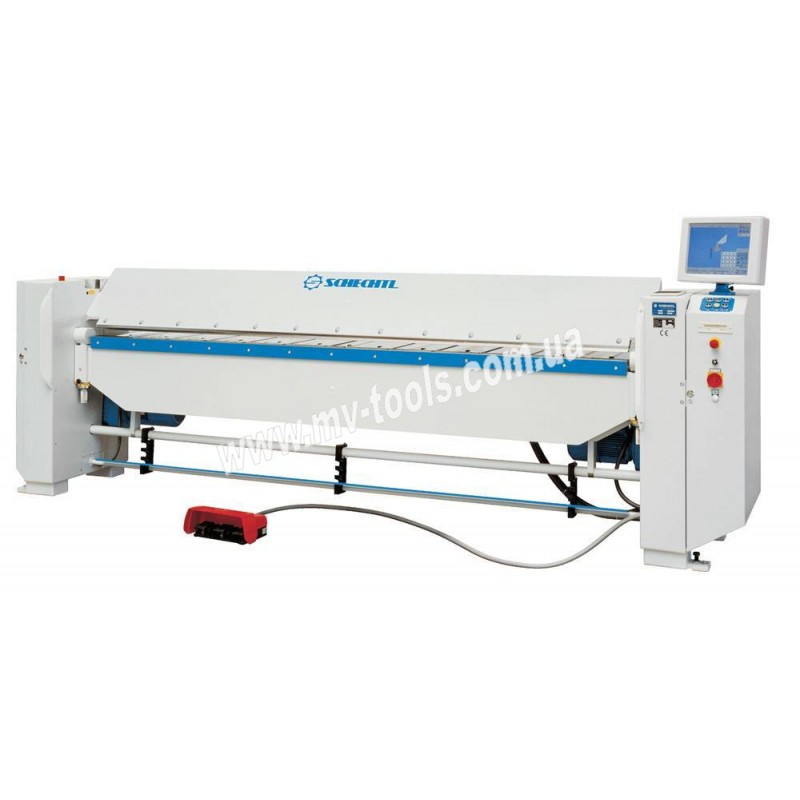

Згинальний верстат з електричним приводом SCHECHTL MAB

Згинальний верстат з електричним приводом SCHECHTL MAB.

Електромеханічні листозгини Schechtl МАВ - це універсальні верстати з робочою довжиною до 4040 мм (для MAB 400) для згинання сталевих листів товщиною до 3 мм (для MAB 200). Масивна жорстка зварна конструкція дає можливість обробляти на одному верстаті як товсті листи алюмінію, так і тонкі листи різних марок сталі. При цьому лист, надійно затиснутий притискною балкою листозгина, не прослизає, що забезпечує точність і стабільність розмірів.

SCHECHTL MAB поставляється з заводу в комплекті з опорною решіткою на задній стороні (якщо не замовлено упор для обмеження глибини обробки). Опорна решітка перешкоджає провисанню оброблюваних деталей та істотно спрощує роботу. Підшипники і напрямні листозгину майже не вимагають технічного обслуговування.

Електромеханічний згинальний верстат SCHECHTL МАВ випускається з трьома типами управління: ST, ECT, CNC:

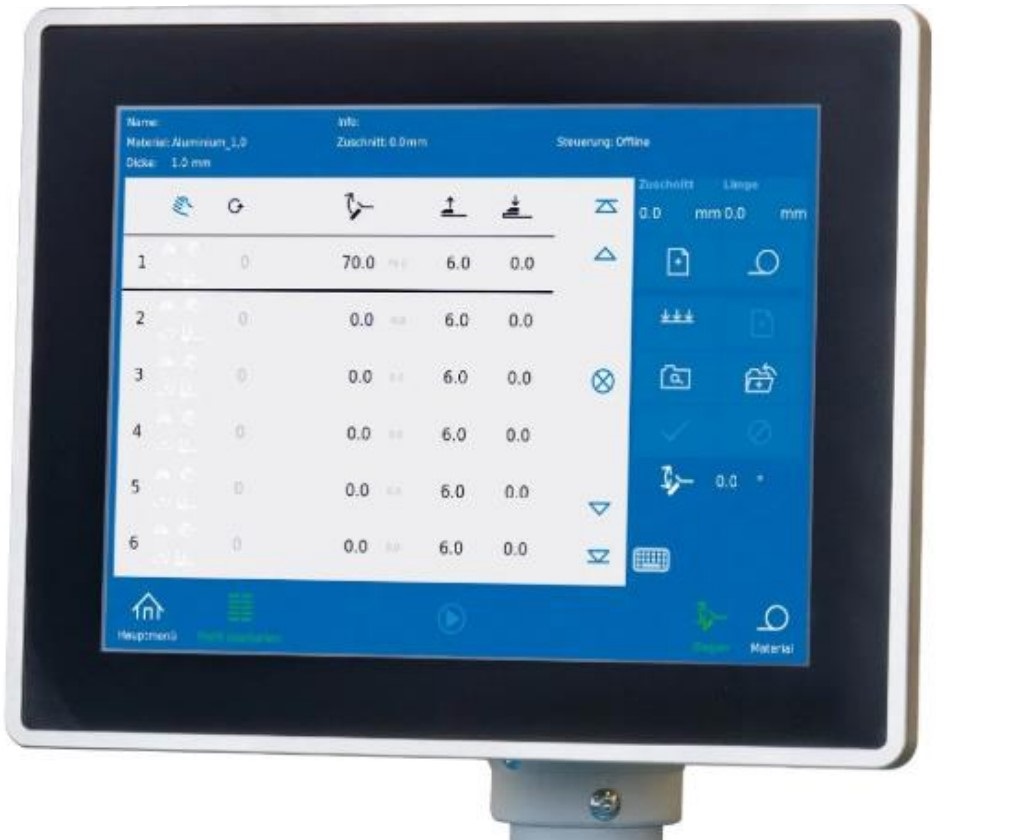

Система керування та контролю ST

Система дає можливість повного керування машиною та процесом виконання роботи (листозгинання). В ній присутня функція збереження та завантаження шаблонів для пришвидшення повторюваних операцій та, як наслідок – процесу виробництва. Можливість керування за допомогою TeamViewer через підключення кабелю RJ45 (самостійно замовником). 10,4-дюймовий екран. Необмежене зберігання шаблонів.

Контролер ЕСТ
Дозволяє за допомогою сенсорного екрану встановлювати довжину елемента, кут згину, висоту підйому притискної балки. Задній упор з електроприводом задає глибину установки до 750 мм, з похибкою до 0,3 мм. В пам’яті контролера можна зберігати до 250 програм, по 36 елементів згинання в кожній. На екран виводиться об'ємне зображення виробу. Запуск згинального верстату відбувається за допомогою ножного перемикача.

Контролер CNC (СNC S-Touch)
На екран виводиться графічне зображення процесу гнуття обраного профілю, зображення положення вкладеного листа перед кожним вигином, керівництво для оператора з моменту включення станка. Кожен робочий крок супроводжується графічним зображенням на екрані. За допомогою контролера задаються такі параметри як: глибина установки листа, кут вигину, висота залишку, поворот конверта. На сенсорному екрані листозгину можливий пошук профілю по позначенню, за ескізом або за поперечним перерізом.

Контролер CNC має такі основні переваги:

• Можливість керування машиною через WLAN (Wi-Fi) окрім стандартного LAN підключення;
• Вільне іменування шаблонів (профілів/програм);
• Пошук шаблонів за іменем;
• Цифрове керування моторизованим упором 6-1000 мм;
• Надійна німецька якість. Гарантія 12 місяців.

Особливості Schechtl МАВ:
- Потужніший, ніж SCHECHTL MAX, більші можливості згинання;
- Міцна конструкція, мінімальні необхідні технічні роботи;

Стандартна комплектація:
- 1 гостра рейка 20°, радіус 1 мм, зсув 66/24 мм для затискної балки;
- 1 рейка 68/10 мм та 68/24 мм для згинаючої балки;
- Ножний перемикач;
- 16-амперний з'єднувальний штекер з кабелем 5 м (в межах ЄС);
- Напруга підключення: 3 x 400 Вольт, 50 Гц (в межах ЄС);

Додаткові опції (під замовлення):

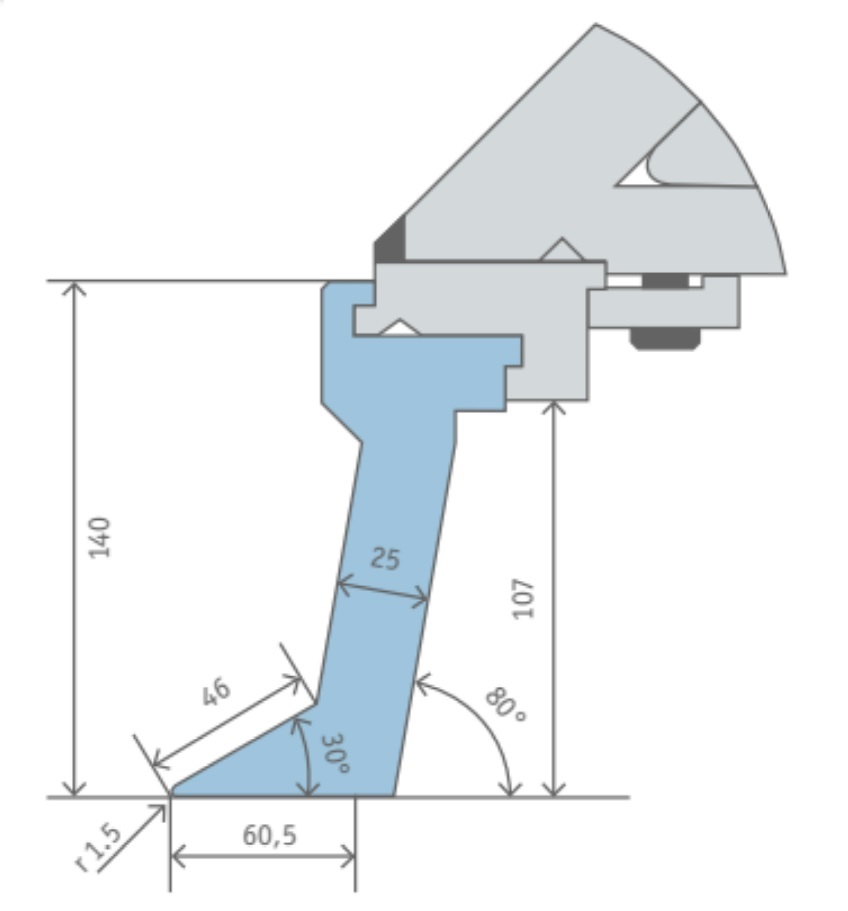

• Сегментація затискної балки
• Сегментація згинальної балки

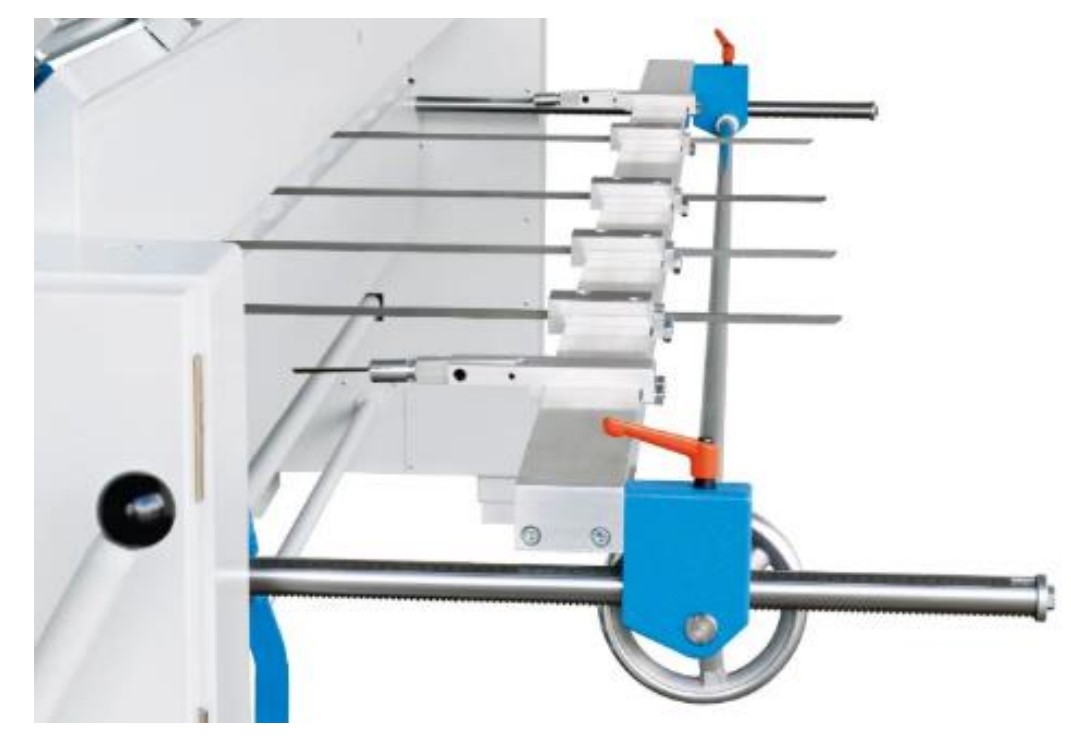

• Задній упор 750 мм з ручним приводом налаштування довжини, вимірювальною шкалою та підтримкою листа (для ST);

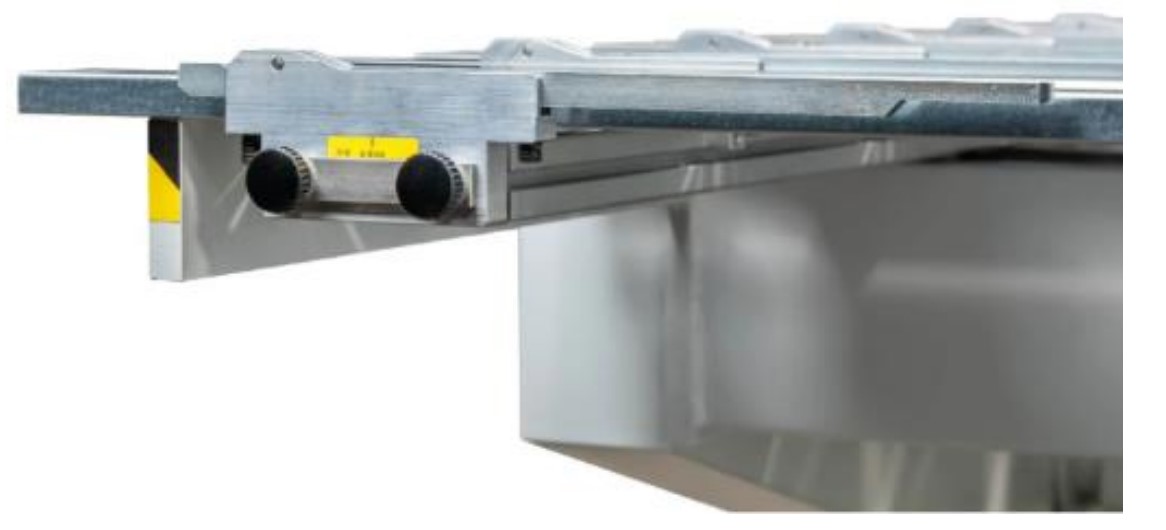

• Конічні пальці для заднього упору (у випадку конічного згинання) (для ETC);

Виробник: Німеччина
