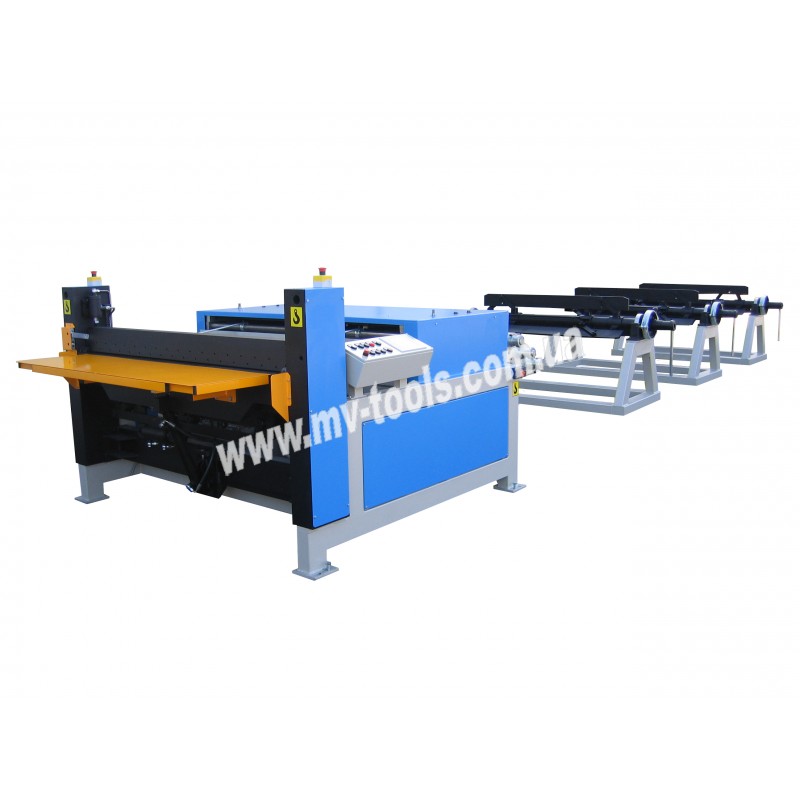

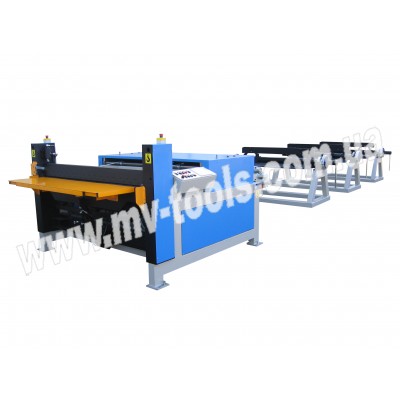

Лінія з виробництва повітроводів SWAH LCP

Лінія з виробництва прямокутних повітроводів LCP, SWAH.

Ця установка призначена для автоматичного виробництва прямокутних повітроводів. Вона спроектована так, щоб повітроводи можна було виготовити з максимальною ефективністю в просторі з мінімальними розмірами. Програмування окремих розмірів і припусків на будь-які з'єднання труби здійснюється на панелі управління, розташованої прямо на верстаті. Програмне оснащення лінії створено так, щоб задовольнити вимоги всіх виробників трубопроводів. Якщо виключити профілюючу частину і гнуття, машина може також служити тільки для відрізання рівних листів металу довжиною до 10 м.

Машина може бути оснащена спеціальним пристроєм для автоматичного вибору рулонів - «селектором». В такому випадку можна просто і швидко вибрати необхідний рулон, наприклад, з трьох підготовлених. Профілююча частина машини за бажанням замовника може оснащуватися Z-подібним або трапецієподібним профілем. Вона може бути також оснащена двома типами профілів одночасно.

Машина в ході роботи здійснює наступні операції:
- відмотує металевий лист з одного з горизонтальних декойлерів вантажопідйомністю 5 тонн;
- вирівнює лист в подвійному рихтувальному пристрої;
- якщо потрібно, формує на металевому листі ребра жорсткості Z-подібного або трапецієподібного профілю;
- відміряє необхідний розмір розгорнутого трубопроводу і проводить загин крайок;
- відформований канал відрізає з припуском на з'єднання.

Відео:

Виробник: Чехія
