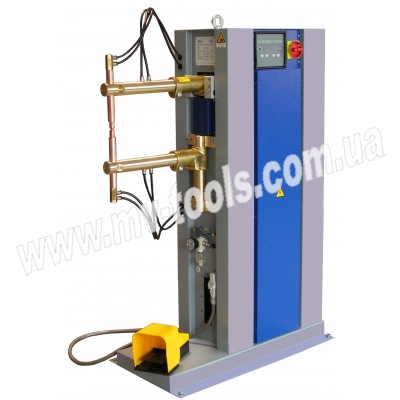

Апарат контактного зварювання PEI-POINT серії PBP

Постачальник: PEI-POINT (Італія)
Артикул: PBP
Наявність: Під замовлення

Доступні опції

Модель зварювального апарату

Ціну уточнюйте

Будь ласка, заповніть поля :

0 відгуків / Написати відгук

Технічні дані	Од. виміру	PBP 116	PBP 126	PBP 136	PBP 151
Номінальна потужність 50% робочий цикл	kVA	15	25	35	50
Макс. струм короткого замикання	kA	9.8	12.7	15	17.4
Макс. зварювальний струм	kA	7.8	10.1	12	13.9
Сила стиснення електродів при тиску 6 bar з плечима 500мм	daN	165	165	165	165
Макс. товщина зварювання м'якої сталі	mm	2+2	2.5+2.5	3+3	4+4
Номінальна напруга (*)	V	400	400	400	400
Частота (*)	Hz	50	50	50	50
Запобіжник	A	25	45	63	80
Зазор між електродами	mm	220-350	220-350	220-350	220-350
Виліт плечей	mm	400-800	400-800	400-800	400-800
Діаметр плечей	mm	45	45	45	45
Хід електродів	mm	6-50	6-50	6-50	6-50
Вага (з плечима 400 мм)	Kg	120	125	130	135

* інші вольт-частотні характеристики за запитом

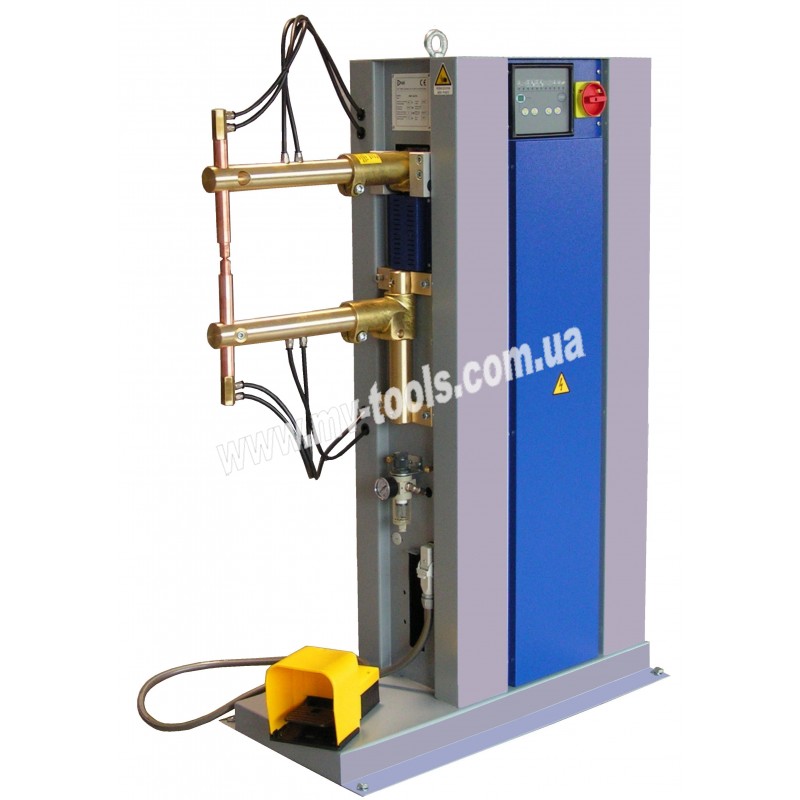

Апарат контактного зварювання з радіальним ходом електродів PEI-POINT серії PBP.

Дані стаціонарні машини радіального типу розроблені для виконання широкого спектру завдань в сфері контактного точкового зварювання сталевих деталей. Радіальний тип машин відрізняється тим, що для створення зусилля на електродах використовується поворотний рух. Такі верстати можуть мати механічний ножний привід або працювати від пневмоциліндра. Висока функціональність даного апарату робить можливою роботу в важкодоступних місцях і з заготовками різноманітних розмірів і форм.

Існує кілька модифікацій в серії PBP: 116, 126, 136, а також PBP 151 з поліпшеною системою охолодження і посиленими робочими характеристиками.

Серія PBP

Сучасні і надійні машини даної серії є більш вдосконаленими і мають безліч конструкційних переваг завдяки високотехнологічній комплектації, що значно полегшує роботу з апаратом і підвищує його продуктивність. Більшість процесів автоматизовано, що дозволяє оператору виконувати роботу швидко і безпечно.

Загальні дані:

- всі машини серії PBP мають міцну сталеву конструкцію і високу якість збірки, що гарантує надійність і продуктивність;

- головною відмінністю машин цієї серії є можливість регулювання нижнього плеча у вертикальній площині, по висоті.

- система водяного охолодження електродів, електродотримачів, а також трансформатора і плечей (залежить від моделі);

- довговічні електроди з мідно-хромового сплаву, розраховані на безперервну роботу у важких режимах при тривалих високих навантаженнях;

- регульований хід самих електродів, пряма і кутова установка електродів;

- вбудовані термостати безпеки, які відстежують температуру контактних поверхонь;

Особливості серії PBP:

- електромеханічна педаль оператора з пневмоприводом дає повний контроль над зварювальним процесом, виключаючи ризик несвоєчасного початку / переривання зварювання;

- зусилля на електродах регулюється за допомогою пневматичного блоку фільтра-регулятора з напівавтоматичною системою зливу конденсату;

- пневмоциліндр не потребує змащення мастилом;

- регульована клапанами швидкість змикання / розкриття електродів;

- низький рівень шуму випуску повітря завдяки спеціальним глушникам;

- водяне охолодження трансформатора, плечей по всій довжині і електродів збільшує допустимий час безперервної роботи апарату і дозволяє працювати з листами металу більшої товщини;

- вбудований захист від перегріву: оповіщення про наближення до максимально допустимої температури, автоматичне відключення при досягненні критичного значення;

- цифровий зварювальний контролер PX1700 з широким функціоналом, що забезпечує контроль над процесом зварювання. Має вбудовану пам'ять, підтримує запис до 10 (опціонально до 100) різних зварювальних програм. Дозволяє налаштувати час зварювання, час наростання струму, кількість та частоту зварювальних імпульсів, час утримання електродів після зварювання, автоматичне повторення зварювального циклу та ін.;

Всі доступні комплектуючі для зварювального обладнання ви зможете знайти ТУТ

___________________

Плечі і електроди:

Машини серії PBP здатні працювати з плечима довжиною 400-800 мм з різними типами електродотримачів, а також з різноманітними електродами, призначеними для тих чи інших специфічних умов і завдань - центральні, пласкі, контурні, зміщені, на шарнірі, і т.д.

Нижче представлені деякі варіанти використання різних плечей і електродів:
