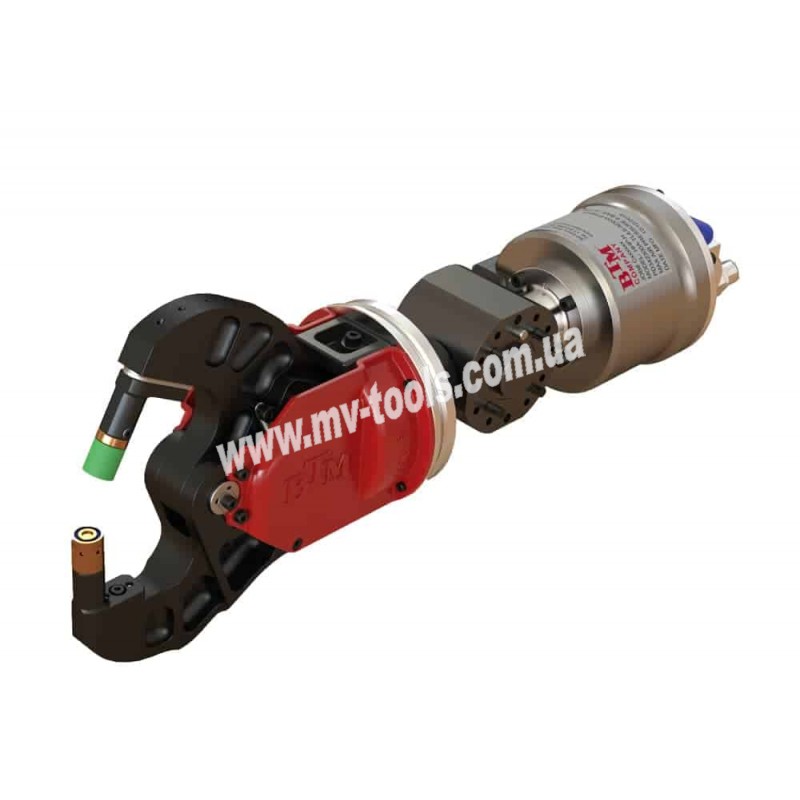

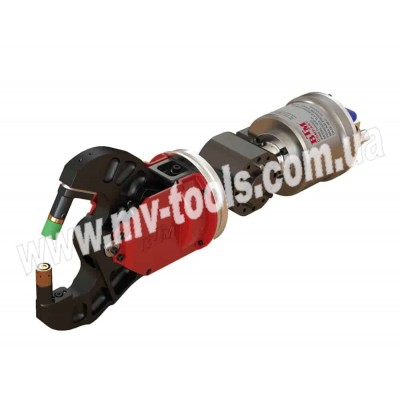

Стаціонарний з'єднувальний прес BTM HHP-RS

Постачальник: BTM (США)
Артикул: HHP-RS
Наявність: 1

850824.00 грн.

(у т.ч. ПДВ грн.)

Кількість

Будь ласка, заповніть поля :

Привід	Пневматичний
Мінімальна товщина	0,8 мм (0,4+0,4 мм)
Максимальна товщина	3,5 мм
Глибина з'єднання від краю, макс.	50 мм
Робочий тиск	6 Бар
Потужність (при 6 Бар)	35 кН
Максимальне розкриття	34 мм
Робоче розкриття	7 мм
Довжина	478 мм
Вага	6,8 кг

Основні переваги пресу BTM HHP-H2

Якість з’єднання (пукльовки)

2-етапне спрацювання

Верхня щелепа замикається, хід 6 мм

Запускається цикл з’єднання.

Ергономічність дизайну

Широке автоматичне розкриття щелеп для установки інструменту на виріб

360°поворотний механізм

Проста і надійна конструкція

Вага

Універсальний комплект матриця/пуансон на увесь діапазон товщин

Комплект поставки (не потрібно купувати додаткові матриці)

Швидкість роботи

Відсутність надмірного шуму (відсутність електродвигуна)

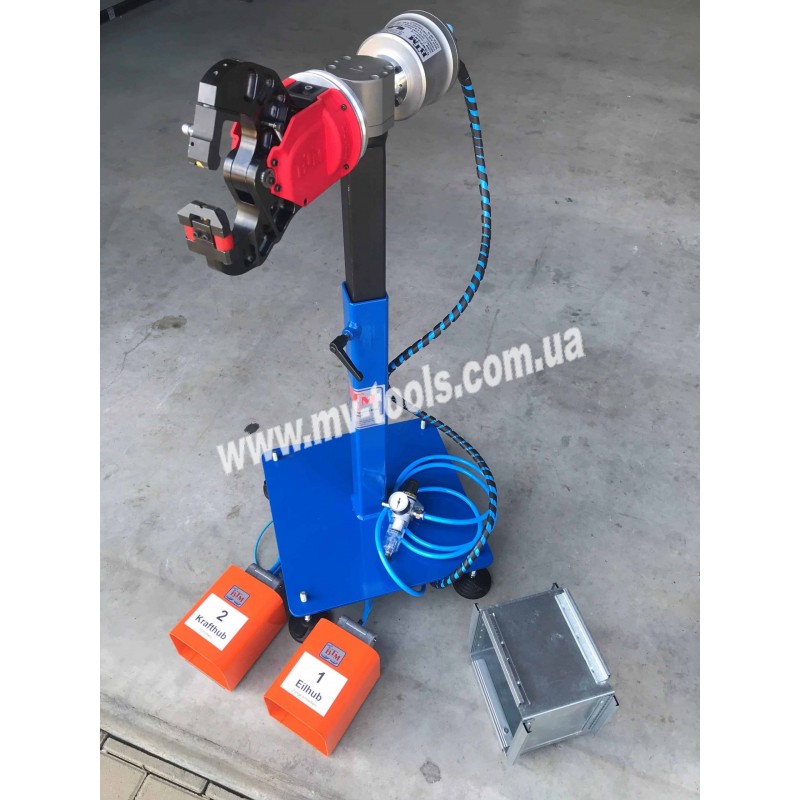

Можливість встановлення на стійку, що регулюється по висоті та забезпечує ергономічний робочий рівень для окремого оператора;

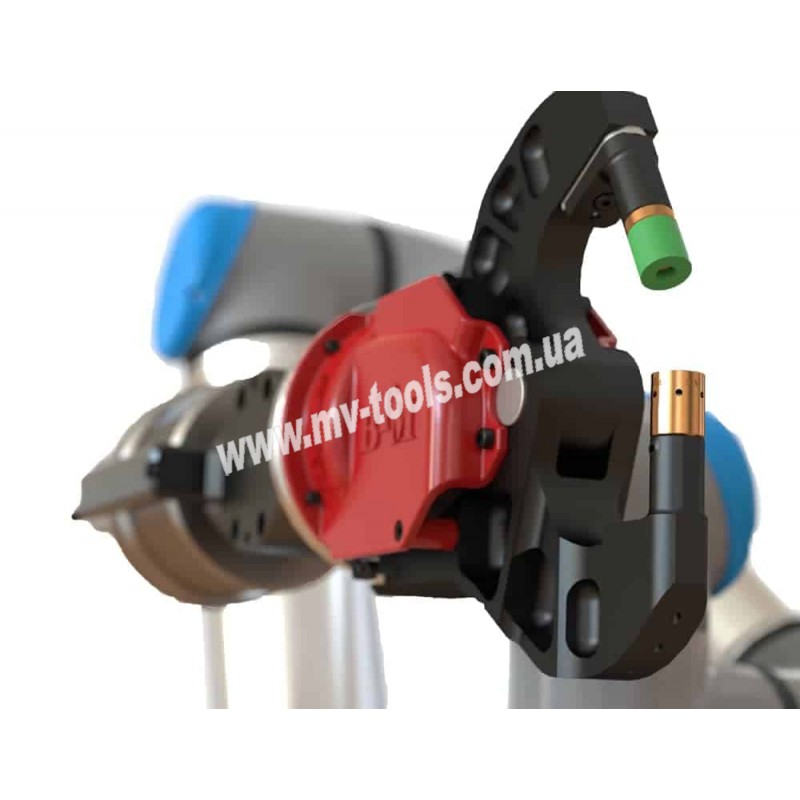

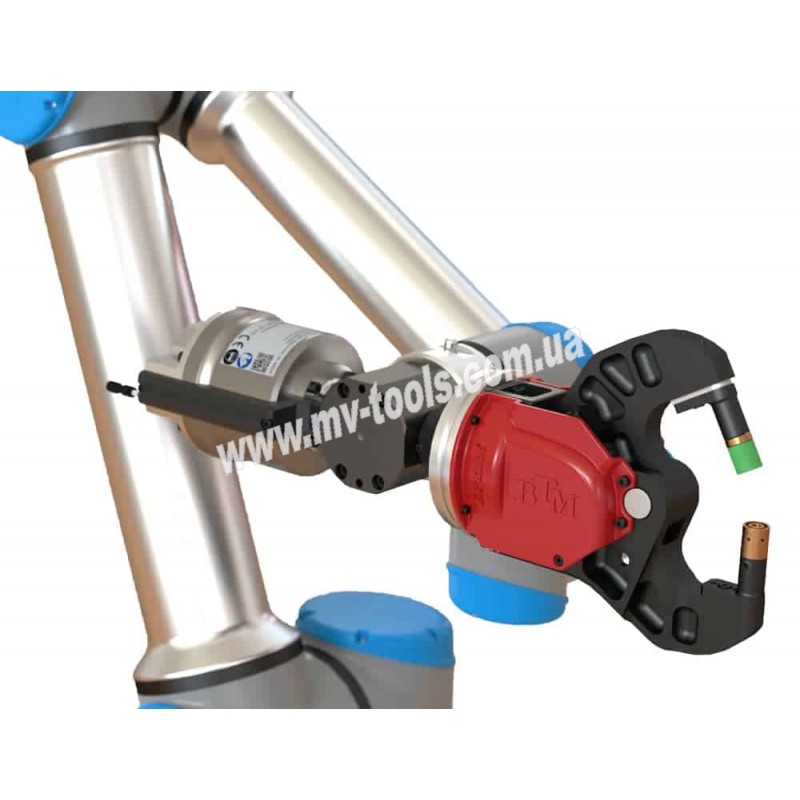

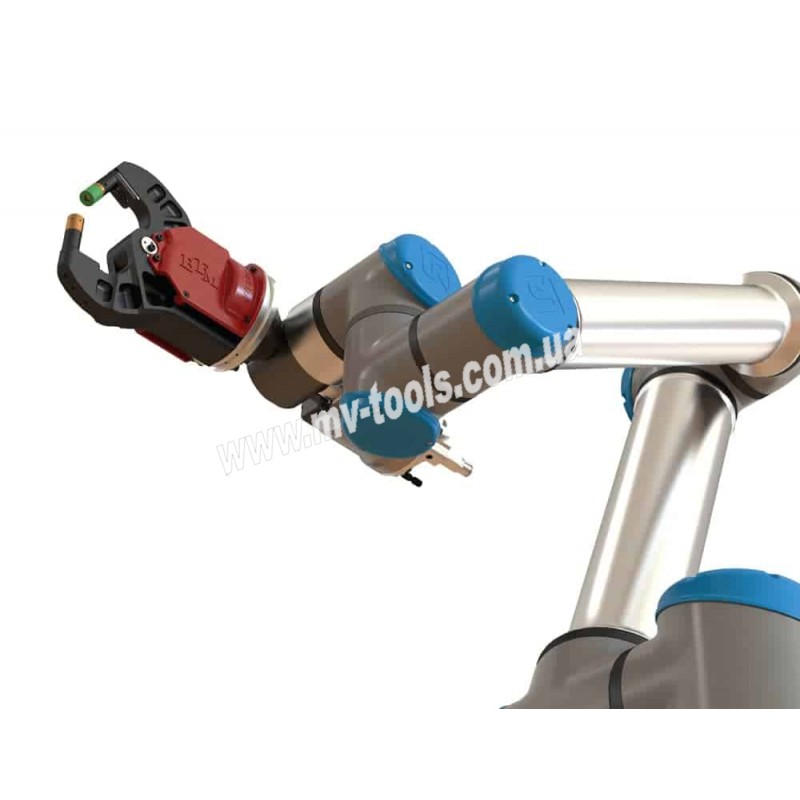

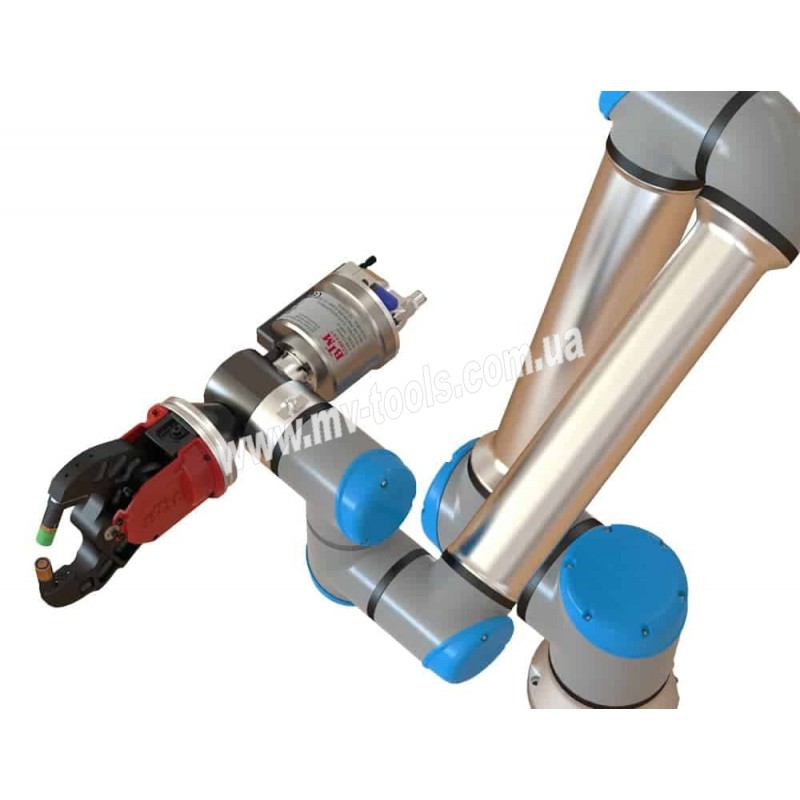

Можливість встановлення пресу на роботизовану руку для автоматизації робочого процесу процесу;

Запуск роботи з ножного перемикача;

Клас герметичності D, клінч точок (з'єднань) відповідно до DIN EN 1507: 2006

Термін поставки інструменту та запчастин

BTM HHP-H2	Trumpf TF 350-3A1

Стаціонарний з'єднувальний прес BTM HHP-RS (пуклевка, клінч).

Повністю пневматичний клінчер з одним підключенням до стисненого повітря - швидкий в роботі та ергономічний інструмент для з'єднання металевих заготовок шляхом формування механічного замку. Жодних заклепок, затискачів, зварювання або інших додаткових операцій - завдяки силі притиску в 35 kN даний прес плавно стискає метал, з'єднуючи листи та деталі. Підходить для круглих Tog-L-Loc, прямокутних Lance-N-Loc і овальних Oval-Loc з'єднань.

Стаціонарна модель з лінійки з'єднувальних пресів BTM володіє всіма технічними особливостями та перевагами, що і ручні преси, але крім цього має ряд додаткових параметрів, а саме: можливість встановлення на стійку, що регулюється по висоті та забезпечує ергономічний робочий рівень для окремого оператора; можливість встановлення пресу на роботизовану руку для автоматизації робочого процесу процесу; запуск роботи з ножного перемикача; клас герметичності D, клінч точок (з'єднань) відповідно до DIN EN 1507: 2006!

З'єднання прямокутне LNL (Lance-N-Loc)

З'єднання кругле TLL (Tog-L-Loc)

Надзвичайно просте управління за допомогою пневматичної педалі.
- закриття і відкриття щелепи;
- силовий цикл до формування клінчу;

Технологія формування механічного замку проста:
- спочатку інструмент фіксується в потрібному місці, де буде здійснене скріплення;
- пуансон втискає матеріал в матрицю;
- по мірі втиснення матеріалу в матрицю, леза матриці розкриваються, дозволяючи матеріалу розподілятись рівномірно, формуючи міцне зчеплення.

Формування клінчу

Розкриття щелеп інструменту достатньо велике, що зручно в роботі, особливо при збірці повітроводів. Також такі замки широко використовуються у виробництві автомобілів, побутової техніки, меблів, електротоварів, будівельних матеріалів тощо. Силовий цикл має безпечний повторюваний робочий хід. Інструмент також має вбудований поворотний механізм, що дозволяє обертати щелепи при роботі на 360°. Центр ваги збалансований (загальна маса 6,5 кг), а загальний дизайн розрахований на комфортну роботу без надлишкової втоми. Насадки змінні і встановлюються в залежності від типу з'єднання, яке має бути утворене.

Виробник: США
