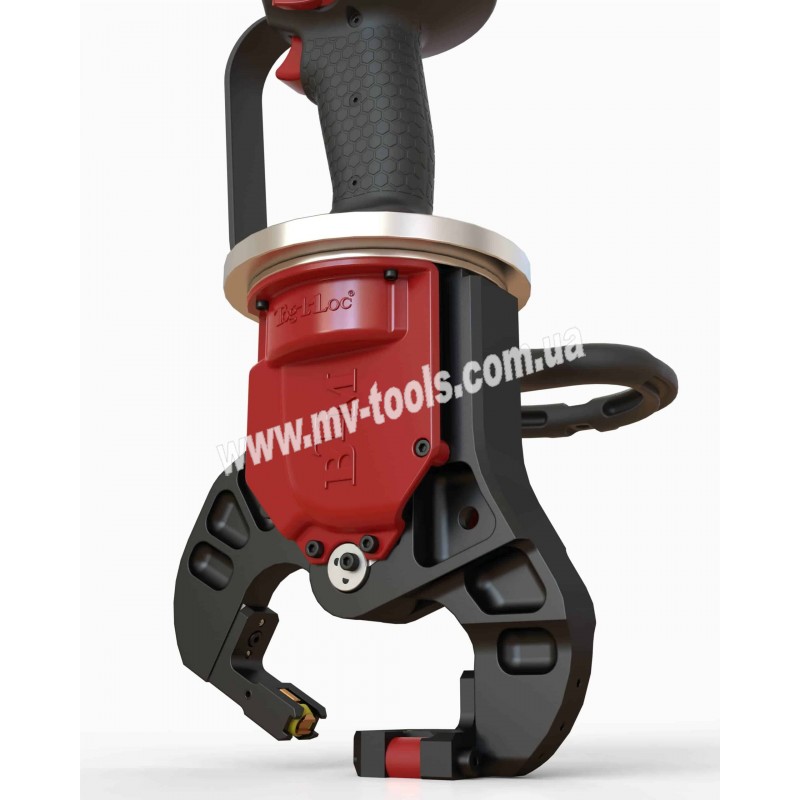

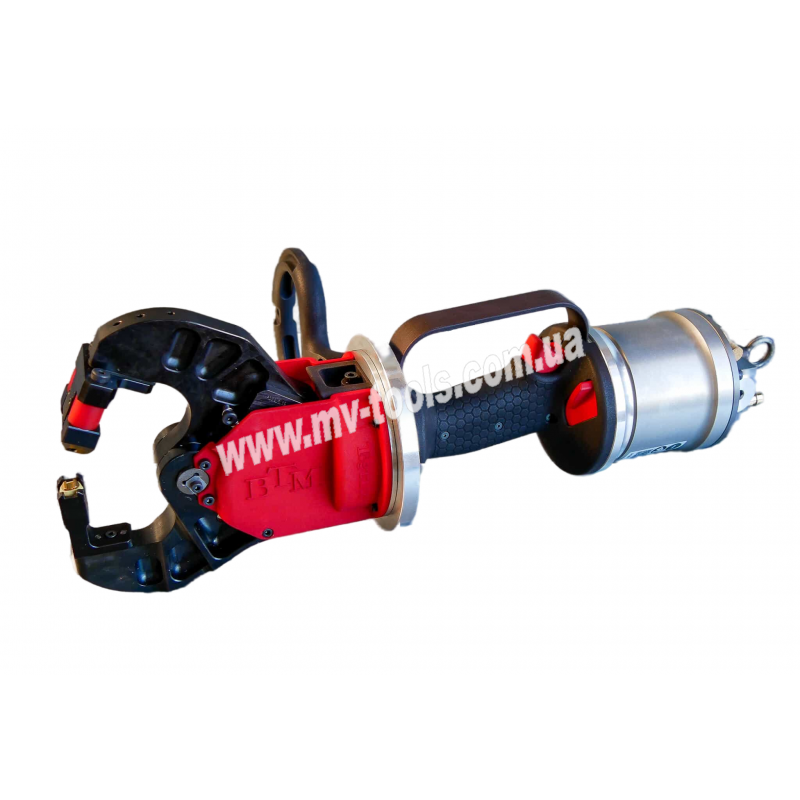

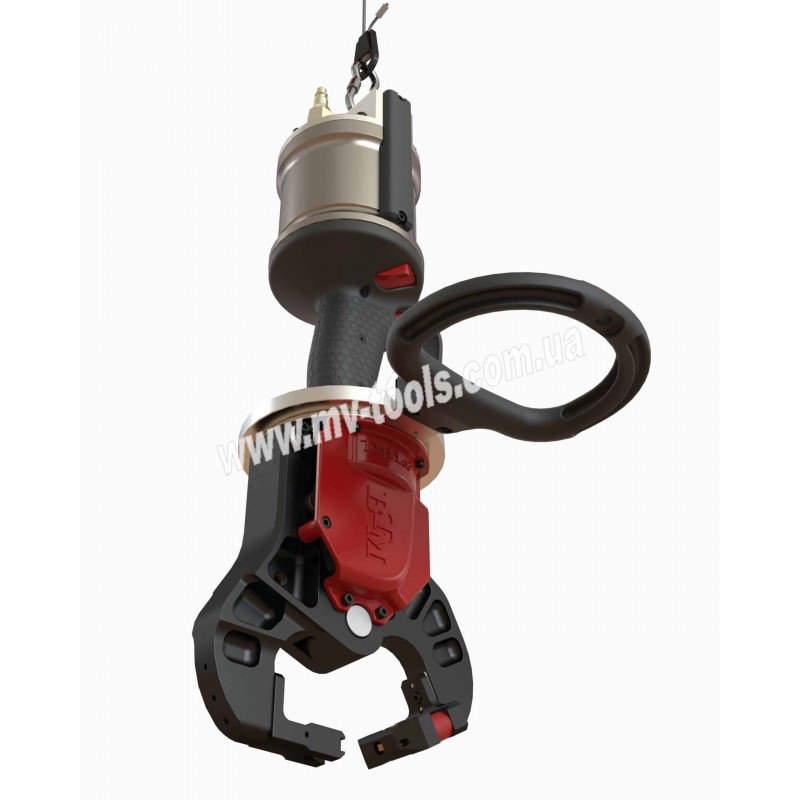

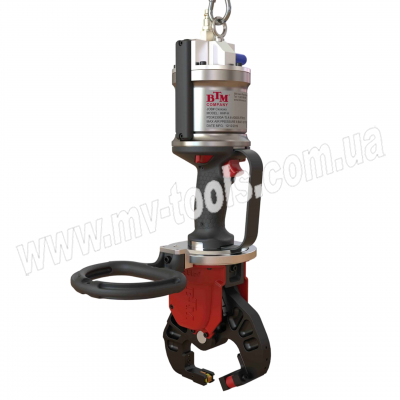

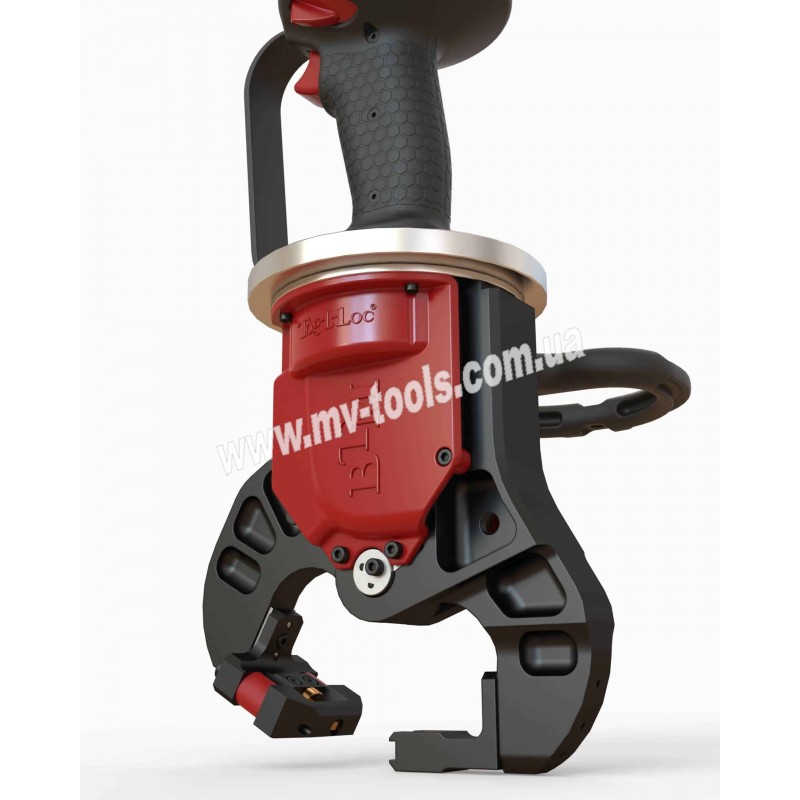

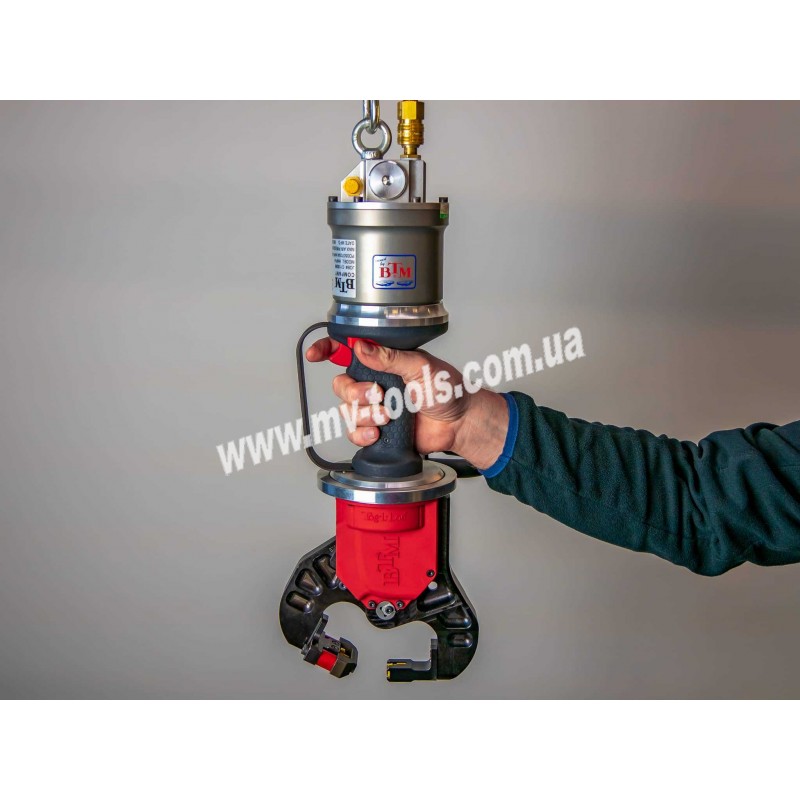

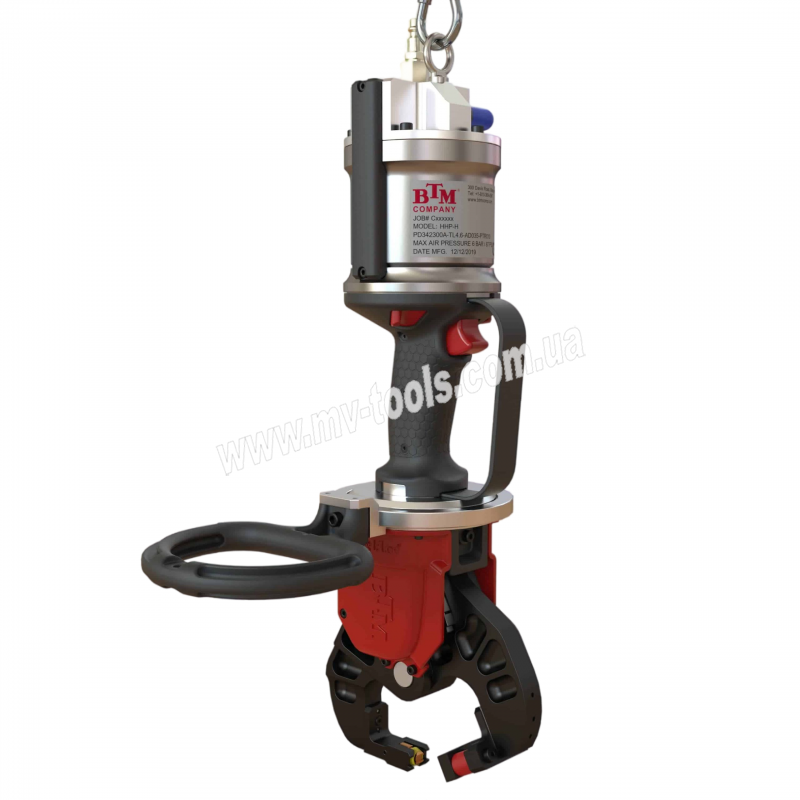

Ручний з'єднувальний прес BTM HHP-V2

Постачальник: BTM (США)
Артикул: HHP-V2
Наявність: Під замовлення

618800.00 грн.

(у т.ч. ПДВ грн.)

Будь ласка, заповніть поля :

Привід	Пневматичний
Мінімальна товщина	0,8 мм (0,4+0,4 мм)
Максимальна товщина	3,5 мм
Глибина з'єднання від краю, макс.	50 мм
Робочий тиск	6 Бар
Потужність (при 6 Бар)	35 кН
Максимальне розкриття	34 мм
Робоче розкриття	7 мм
Довжина	483.3 мм
Вага	6,4 кг

Основні переваги пресу BTM HHP-H2

Якість з’єднання (пукльовки)
2-етапне спрацювання
Верхня щелепа замикається, хід 6 мм
Запускається цикл з’єднання.
Ергономічність дизайну
Широке автоматичне розкриття щелеп для установки інструменту на виріб
360°поворотний механізм
Проста і надійна конструкція
Вага
Універсальний комплект матриця/пуансон на увесь діапазон товщин
Комплект поставки (не потрібно купувати додаткові матриці)
Швидкість роботи
Відсутність надмірного шуму (відсутність електродвигуна)
Термін поставки інструменту та запчастин

BTM HHP-H2	Trumpf TF 350-3A1

Ручний пневматичний з'єднувальний прес BTM HHP-V2 (пуклевка, клінч).

Повністю пневматичний клінчер з одним підключенням до стисненого повітря - швидкий в роботі та ергономічний інструмент для з'єднання металевих заготовок шляхом формування механічного замку. Жодних заклепок, затискачів, зварювання або інших додаткових операцій - завдяки силі притиску в 35 kN даний прес плавно стискає метал, з'єднуючи листи та деталі. Підходить для круглих Tog-L-Loc, прямокутних Lance-N-Loc і овальних Oval-Loc з'єднань.

Ручний з'єднувальний прес BTM HHP-V2 має вертикальне розміщення кнопок керування та ідеально підходить для вертикальних робіт.

З'єднання прямокутне LNL (Lance-N-Loc)

З'єднання кругле TLL (Tog-L-Loc)

Надзвичайно просте управління за допомогою однієї руки і двох курків:
- закриття і відкриття щелепи;
- силовий цикл до формування клінчу;

Технологія формування механічного замку проста:
- спочатку інструмент фіксується в потрібному місці, де буде здійснене скріплення;
- пуансон втискає матеріал в матрицю;
- по мірі втиснення матеріалу в матрицю, леза матриці розкриваються, дозволяючи матеріалу розподілятись рівномірно, формуючи міцне зчеплення.

Формування клінчу

Розкриття щелеп інструменту достатньо велике, що зручно в роботі, особливо при збірці повітроводів. Також такі замки широко використовуються у виробництві автомобілів, побутової техніки, меблів, електротоварів, будівельних матеріалів тощо. Силовий цикл має безпечний повторюваний робочий хід. Інструмент також має вбудований поворотний механізм, що дозволяє обертати щелепи при роботі на 360°. Центр ваги збалансований (загальна маса 6,5 кг), а загальний дизайн розрахований на комфортну роботу без надлишкової втоми. Насадки змінні і встановлюються в залежності від типу з'єднання, яке має бути утворене.

Виробник: США
