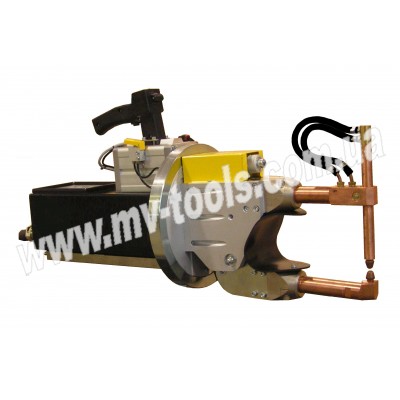

Підвісний зварювальний апарат PEI-POINT PN36 PX1700PRO

Постачальник: PEI-POINT (Італія)
Артикул: PN36
Наявність: Під замовлення

628732.00 грн.

(у т.ч. ПДВ грн.)

Будь ласка, заповніть поля :

Технічні дані	PN12	Од. виміру
Потужність при навантаженні 50%	36	kVA
Секундний струм короткого замикання	18	kA
Максимальний зварювальний струм	14,4	kA
Сила стиснення електродів (6 bar)	510	daN
Постійний струм вторинної обмотки	3,38	kA
Вторинна напруга без навантаження	6	V
Однофазна напруга живлення	400	V
Номінальна частота	50/60	Hz
Запобіжник	63	A
Витрати повітря на 1 точку (6 bar)	3	L
Витрати води на водяне охолодження	7	L/min
Максимально допустимий тиск	6	Bar
Макс. відстань між електродами	140	mm
Макс. глибина зварювання	200-800	mm
Діаметр плечей	40	mm
Діаметр втулок під електроди	25	mm
Діаметр електродів	18	mm
Хід електродів з руками 200mm	6-50	mm
Маса (без хоботів)	75	Kg

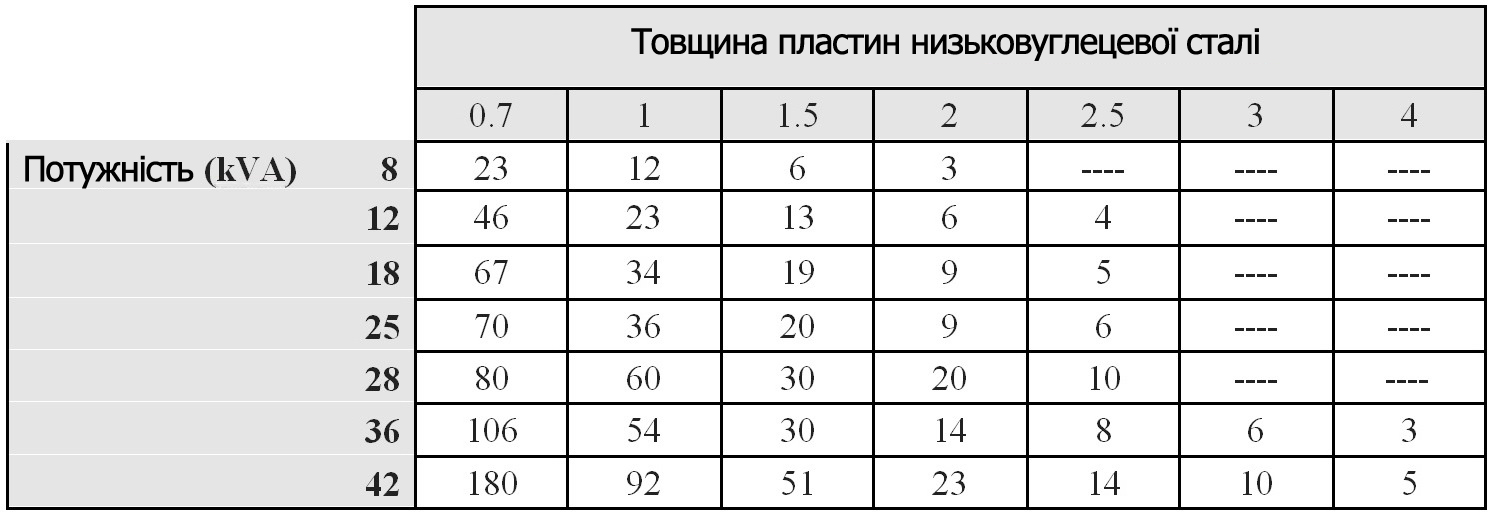

ПОРІВНЯЛЬНА ТАБЛИЦЯ РОБОЧИХ ТОВЩИН СТАЛІ ДЛЯ МОДЕЛІ PN12 ТА ІНШИХ МОДЕЛЕЙ СЕРІЇ:

Апарати серії PN розроблені таким чином, щоб досягати значень, наведених в таблиці вище. Для їх досягнення апарати повинні бути підключені до закритого або відкритого контуру охолодження для запобігання перегріву. Продуктивність роботи апаратів (точок / хв) залежить від товщини зварювального матеріалу (низьковуглецевої сталі).

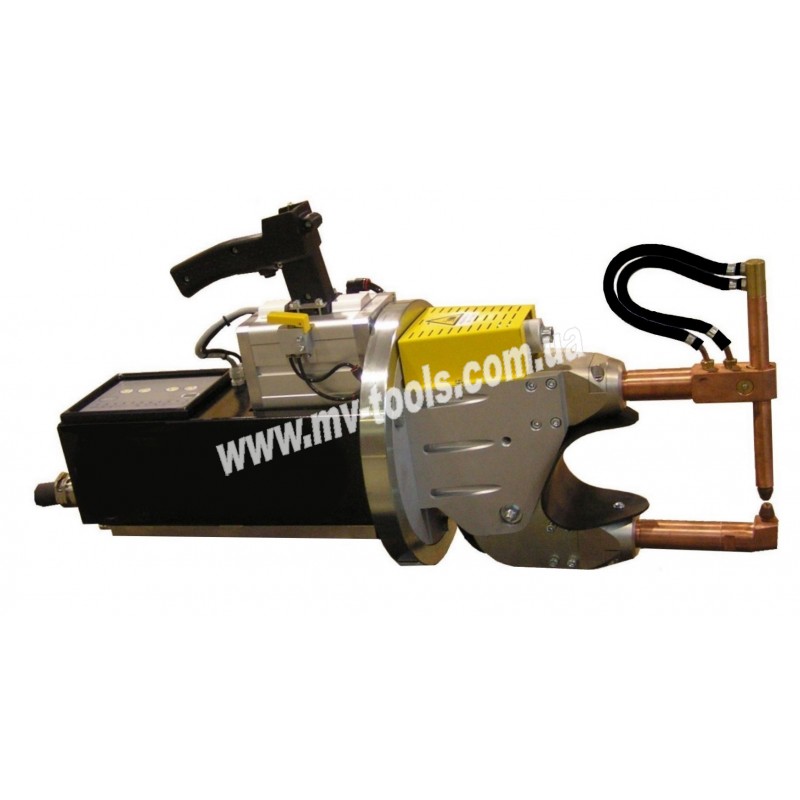

Підвісний зварювальний апарат PEI-POINT PN36 PX1700PRO.

Підвісні кліщі з водяним охолодженням для контактного точкового зварювання, з вбудованим контролером (регулятором) циклу зварювання. Дані апарати, як і інші апарати контактного і точкового зварювання, знаходять своє застосування в сфері виробництва металовиробів, зварювання металевих листів, в тому числі металів малої товщини. Ці кліщі контактного зварювання не містять пневмо- і гідравлічних перетворювачів і вимагають мінімального обслуговування при експлуатації, мають гарну ергономіку і чітке балансування, що дозволяє легко використовувати їх в серійному виробництві. Продумана система підвіски кліщів контактного зварювання уможливлює нахил і вільне обертання навколо осі. Зварювальні кліщі можуть поставлятися в особливому виконанні - з розташуванням регулятора циклу зварювання в окремій шафі. Дана модель PN36 має номінальну потужність зварювальних кліщів 36kVA.

___________________

Особливості серії PN:

- спеціально розроблені для промислової експлуатації;

- механічна конструкція міцна, зносостійка і надійна;

- водяне охолодження трансформатора, плечей по всій довжині, електродів і електродотримачів;

- регульована довжина вильоту плечей;

- передбачено регулювання розкриття електродів;

- аварійні термостати і датчики перегріву, автоматична система відключення;

- гіроскопічна карданна підвіска з використанням балансира гарантує вільне і зручне використання апарату:

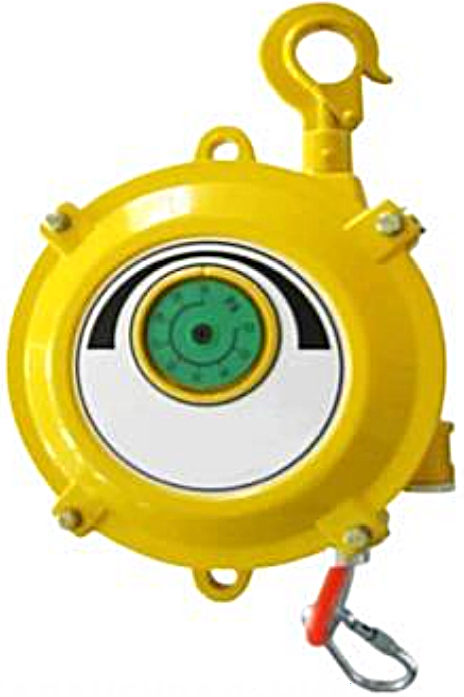

* гіроскопічний балансир;

___________________

Окремо варто відзначити вбудовану систему управління, синхронізовану з SCR. Залежно від моделі та її комплектації, апарати серії PN можуть бути обладнані такими контролерами:

- цифровий зварювальний контролер PX1700PRO з широким функціоналом, що забезпечує синхронне управління процесом зварювання. Має вбудовану пам'ять, підтримує запис до 99 різних зварювальних програм. Дозволяє тонко налаштувати час, плавність, частоту зварювальних імпульсів, паузи між ними, утримання, автоматичне повторення та ін.;

___________________

- контролер постійного зварювального струму PY600 (опціонально). Під замовлення можлива установка даного контроллера, якщо необхідна зварювання з використанням постійного струму. Володіє простими налаштуваннями параметрів часу підвищення струму, зварювального струму, часу зниження струму, установки граничних значень, має слоти пам'яті для параметрів і програм зварювання.

___________________

Графіки:

Нижче представлена графічна інформація, яка описує основні характеристики моделі PN12 порівняно з іншими моделями серії:

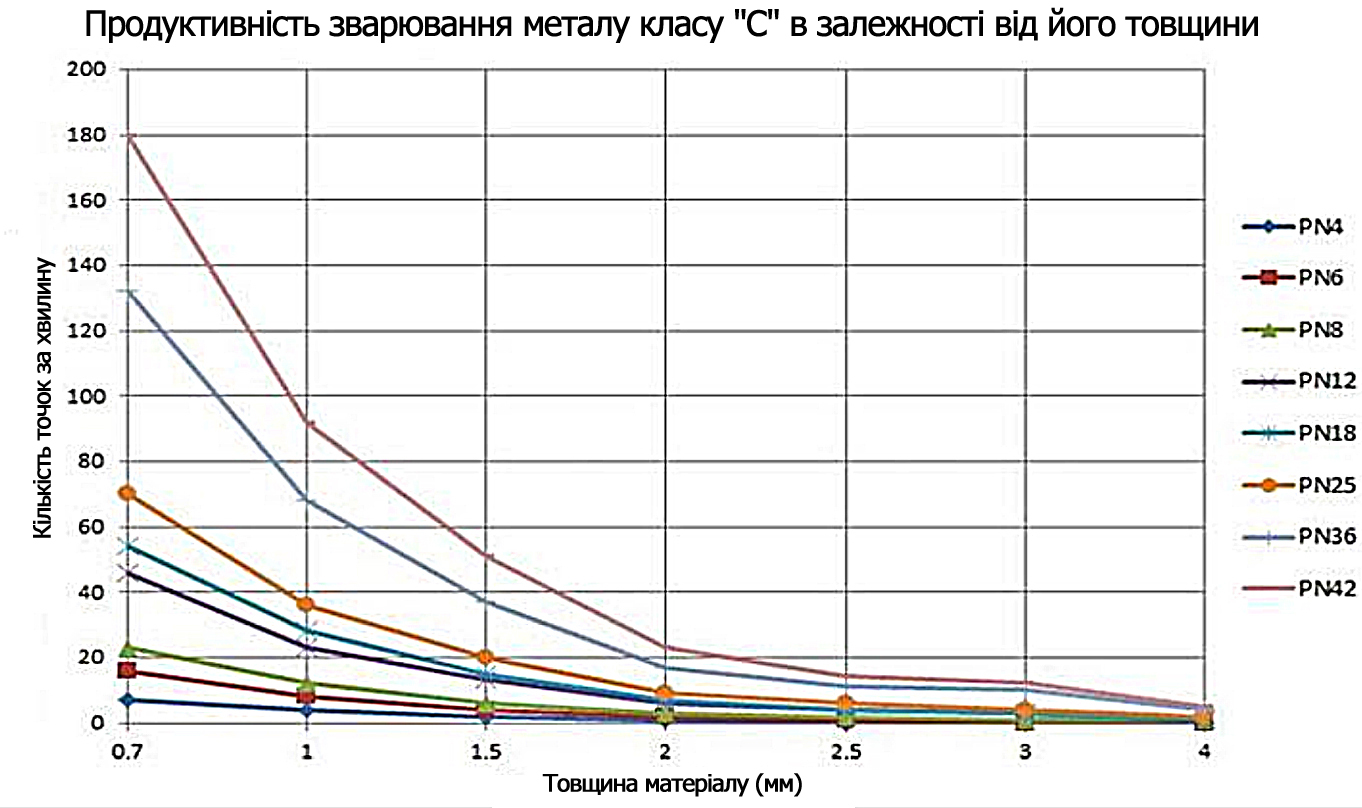

Продуктивність зварювання металу класу С в залежності від його товщини

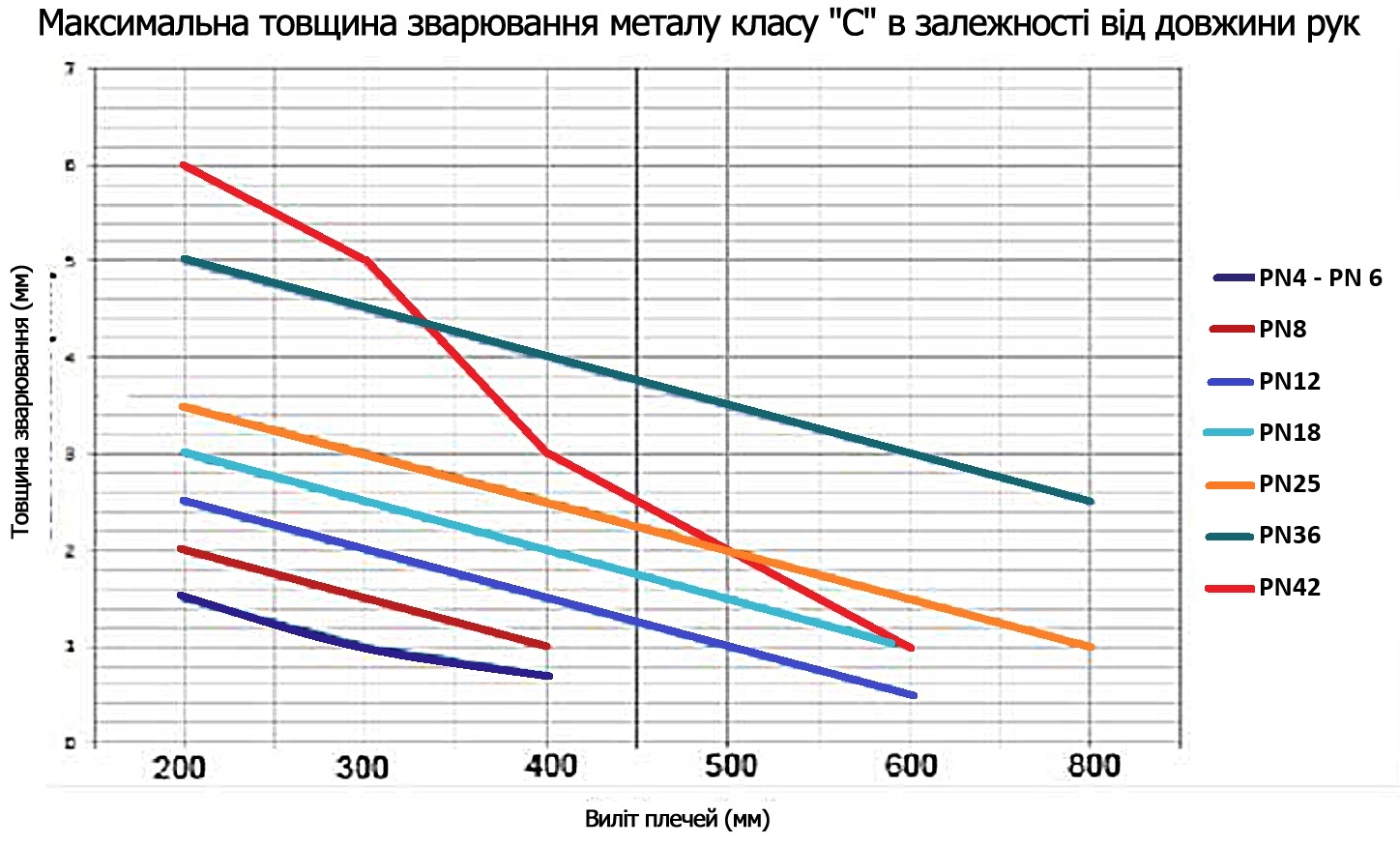

Максимальна товщина зварювання металу класу С в залежності від довжини рук

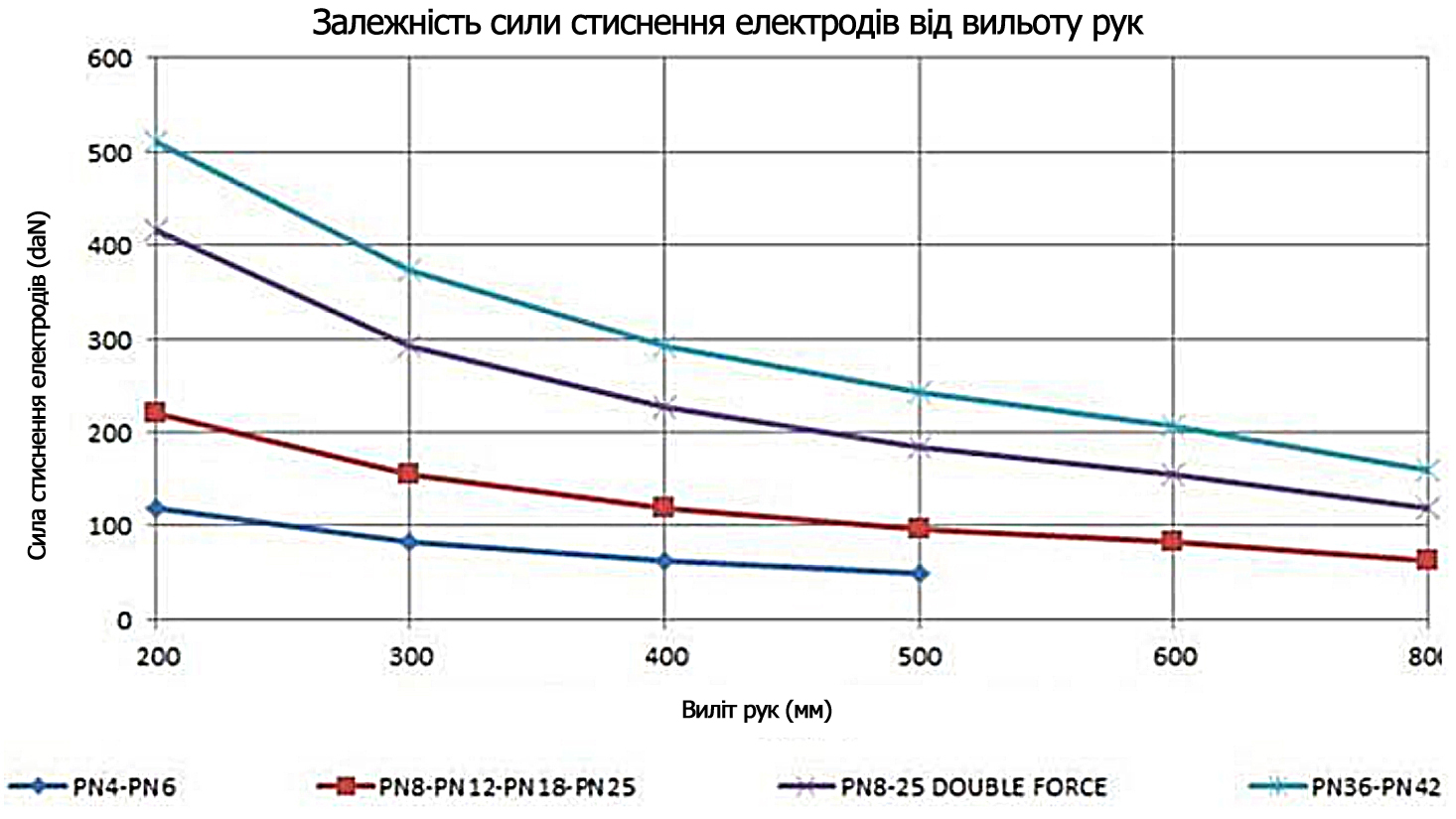

Залежність сили стиснення електродів від вильоту рук

___________________

Плечі і електроди:

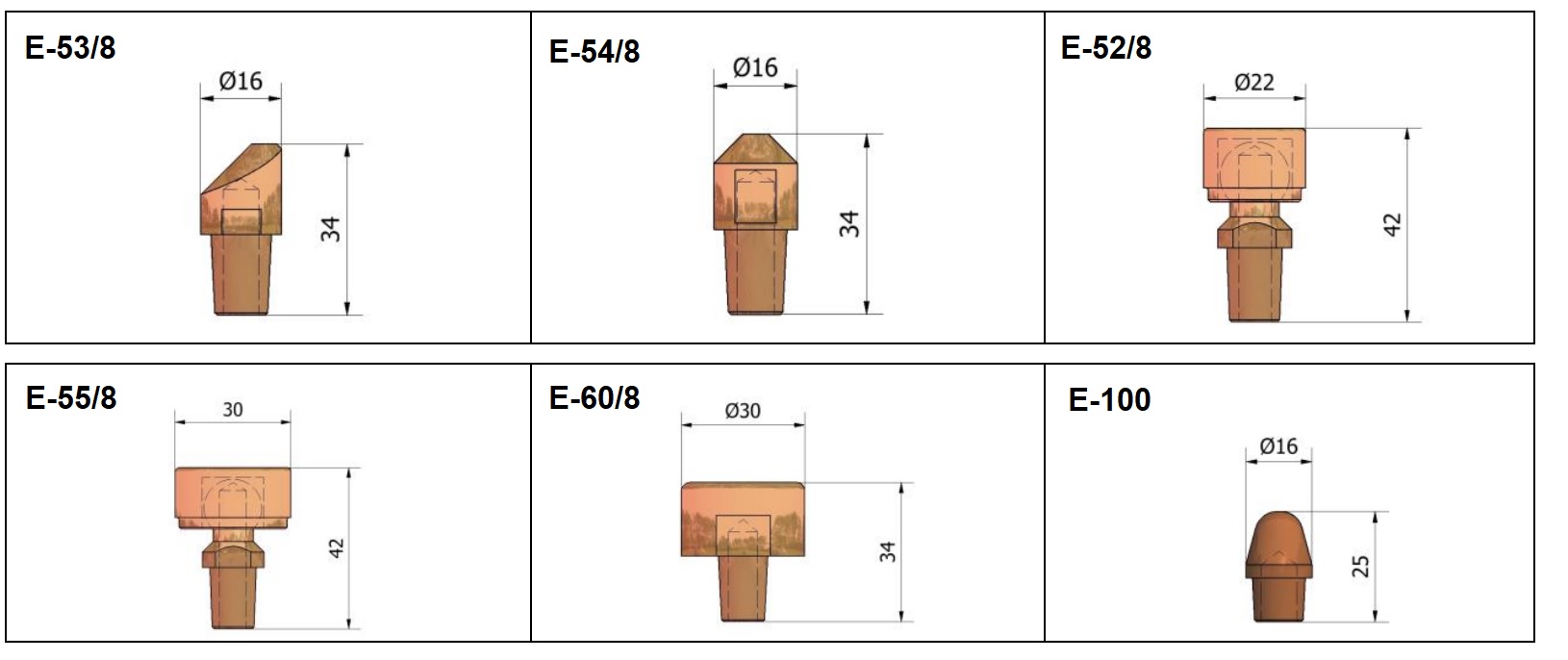

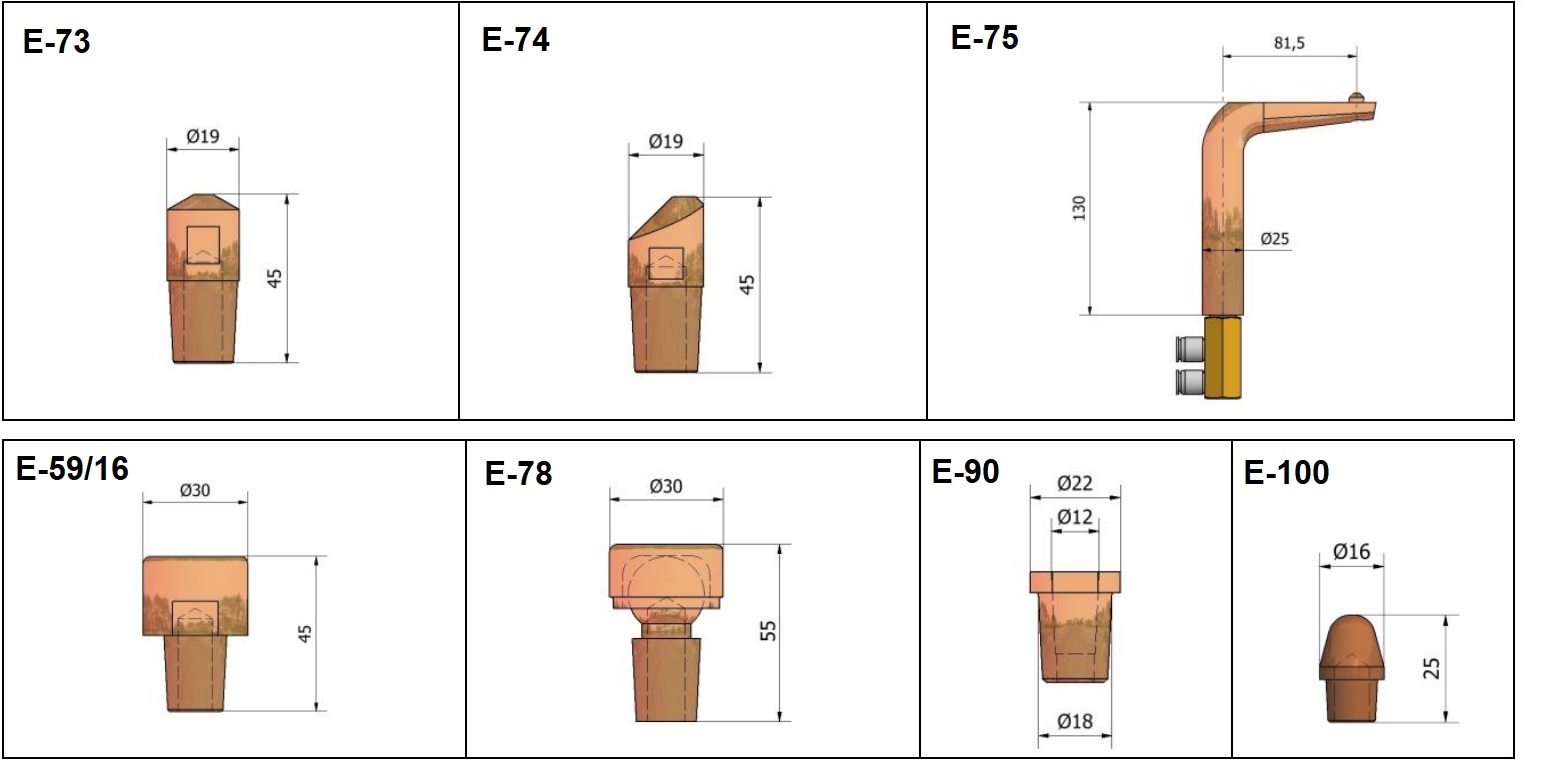

Машини серії PN здатні працювати з плечима різної довжини - в діапазоні від 170 до 800 мм, з різним типом електродотримачі, а також з різноманітними електродами, призначеними для тих чи інших специфічних умов і завдань - центральні, пласкі, ковані, зміщені, на шарнірі, і т.д. Нижче представлені деякі варіанти використання різних плечей і електродів: Плечі і електроди

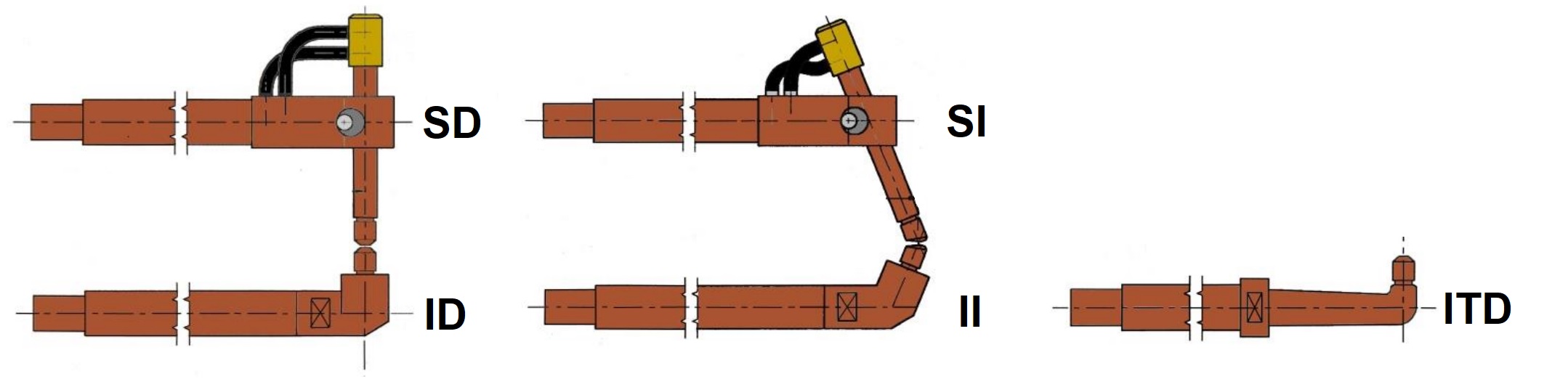

Маркування	SD	ID	SI	II	IT
Руки-тримачі	Прямий верхній	Прямий нижній	Косий верхній	Косий нижній	Основний нижній
